راهنمای مهندسی خرید، تشخیص اصالت، تست، تعمیر و اورهال دیزل ژنراتور Caterpillar / CAT
در خرید یا تعمیر دیزل ژنراتور کاترپیلار، رنگ زرد و لوگوی CAT به‌تنهایی هویت واقعی پکیج، سابقه کار، کیفیت کوپل یا سلامت موتور و آلترناتور را ثابت نمی‌کند. برای تصمیم صنعتی باید مدل و PIN/Serial ژن‌ست، شناسه موتور، پلاک آلترناتور، کنترلر، Duty، ساعت و رخدادهای ثبت‌شده، وضعیت مکانیکی و نتیجه تست زیر بار کنار هم دیده شوند. الوند صنعت این صفحه را برای تأمین ژنراتور نو، استوک و کارکرده، ارزیابی فنی پیش از خرید، تعمیر، سیم‌پیچی و اورهال کامل مجموعه آماده کرده است.
خرید دیزل ژنراتور کاترپیلار؛ نو، استوک یا کارکرده؟
سه واژه نو، استوک و کارکرده نباید به‌جای یکدیگر استفاده شوند. در پیشنهاد فنی وضعیت تجهیز باید شفاف باشد. دستگاه نو با مدارک ساخت/فروش و شرایط گارانتی بررسی می‌شود؛ استوک علاوه بر هویت، از نظر شرایط انبارش، رطوبت، باتری، سیالات و عایق ارزیابی می‌شود؛ دستگاه کارکرده باید علاوه بر مدارک، از نظر Hours، Event/Fault، سابقه سرویس، موتور، آلترناتور و تست بار بررسی شود.
تشخیص اصالت؛ از رنگ CAT عبور کنید

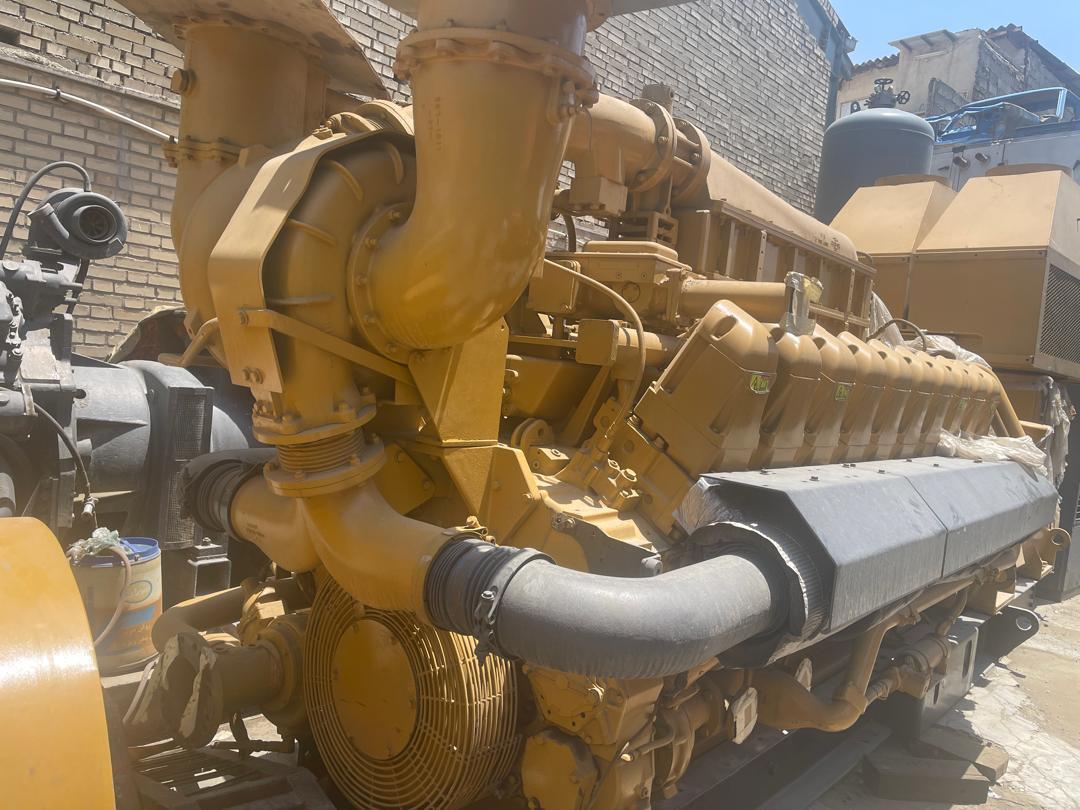

ارزیابی دستگاه کارکرده چندلایه است: پلاک ژن‌ست و PIN/Serial ثبت می‌شود؛ مدل و شناسه موتور جداگانه خوانده می‌شود؛ پلاک آلترناتور شامل مدل، سریال، توان، ولتاژ و فرکانس بررسی می‌شود؛ سپس کنترلر، شاسی، رادیاتور، کابل‌کشی، هارنس، لرزه‌گیرها و آرایش کوپل با ریتینگ ادعاشده تطبیق داده می‌شوند. تناقض بین این اجزا اثبات تقلب نیست، اما دلیل کافی برای توقف معامله و بررسی عمیق‌تر است.
کوپل کارخانه‌ای، OEM یا محلی؟

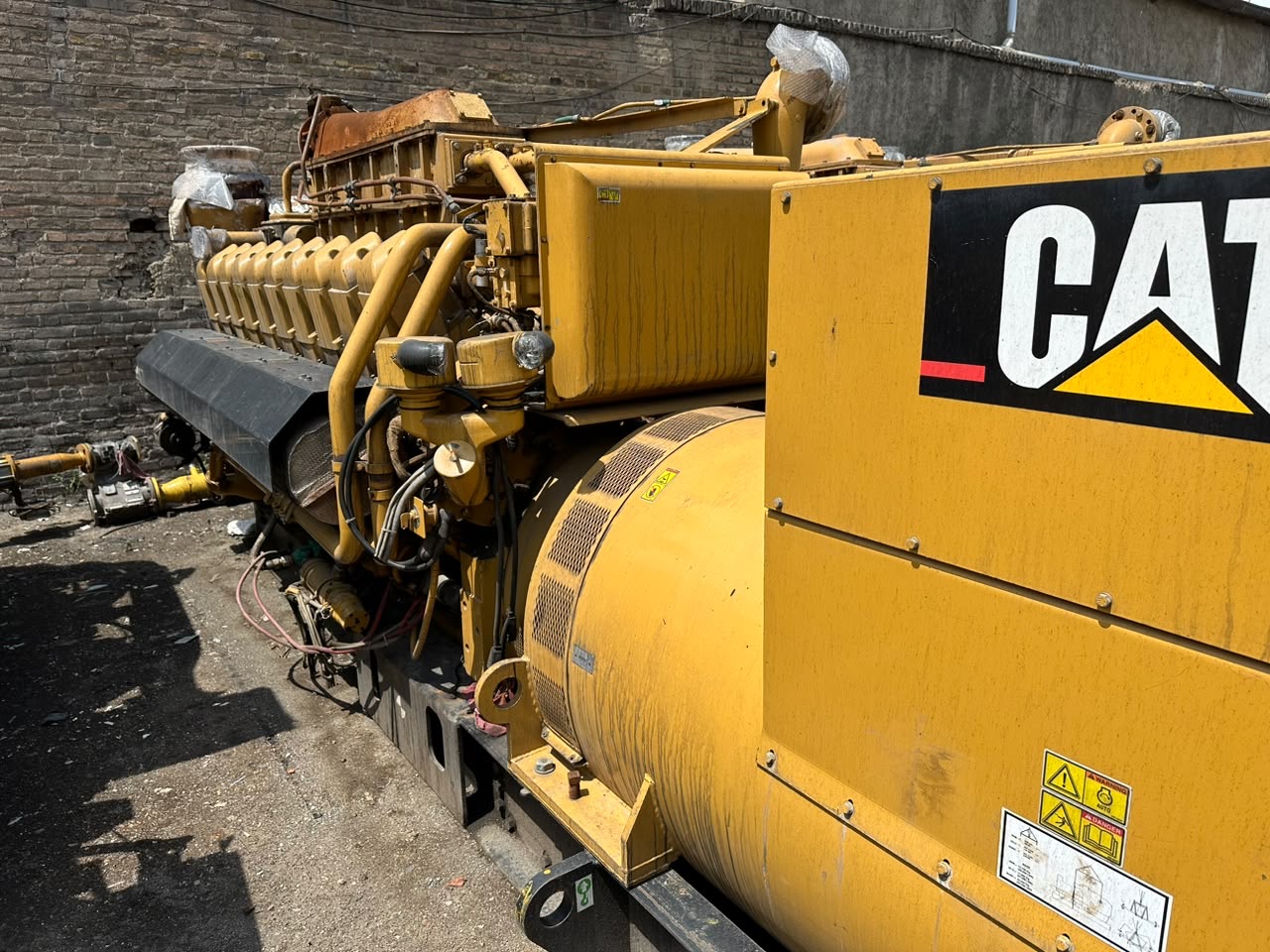

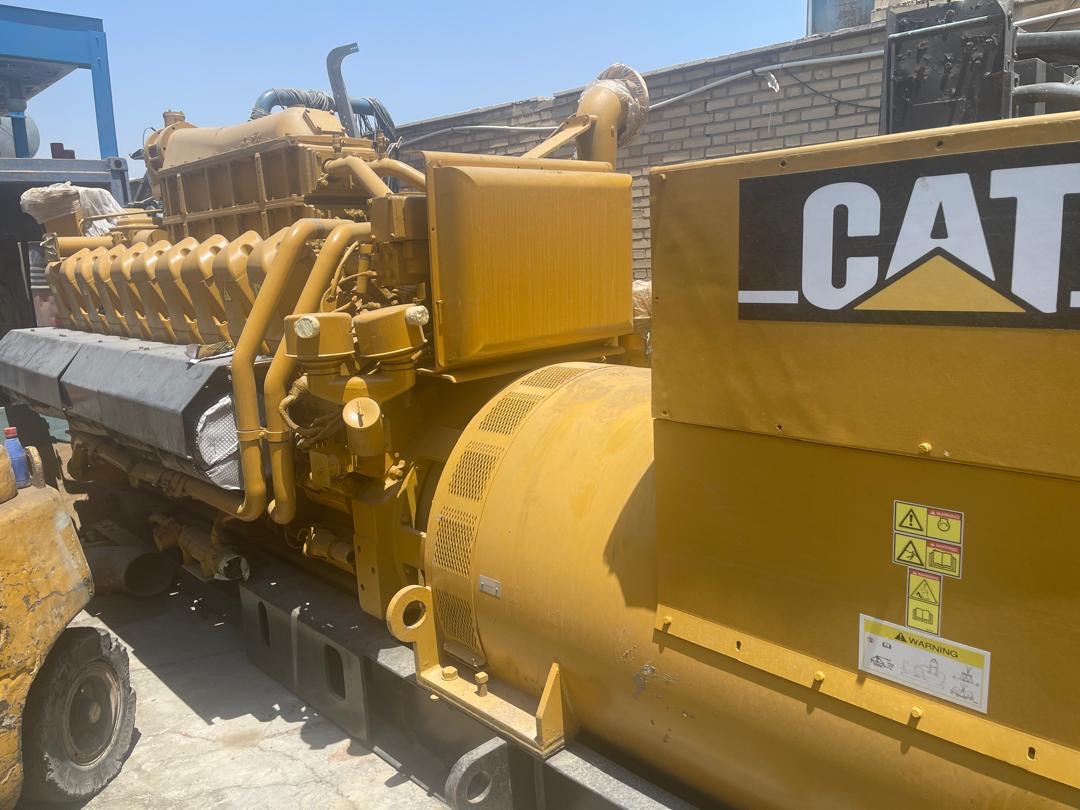

وجود موتور Caterpillar الزاماً به معنی Factory-built Cat Generator Set بودن کل مجموعه نیست. پکیج می‌تواند کارخانه‌ای CAT، ساخته یک OEM/Packager معتبر یا کوپل محلی باشد. کوپل غیرفابریک لزوماً نامناسب نیست؛ مسئله شفافیت، تطابق مهندسی موتور و آلترناتور، طراحی شاسی و خنک‌کاری، هم‌محوری، کنترل و حفاظت و مستند بودن Rating است.
Serial/PIN و Arrangement؛ کلید خرید و قطعه

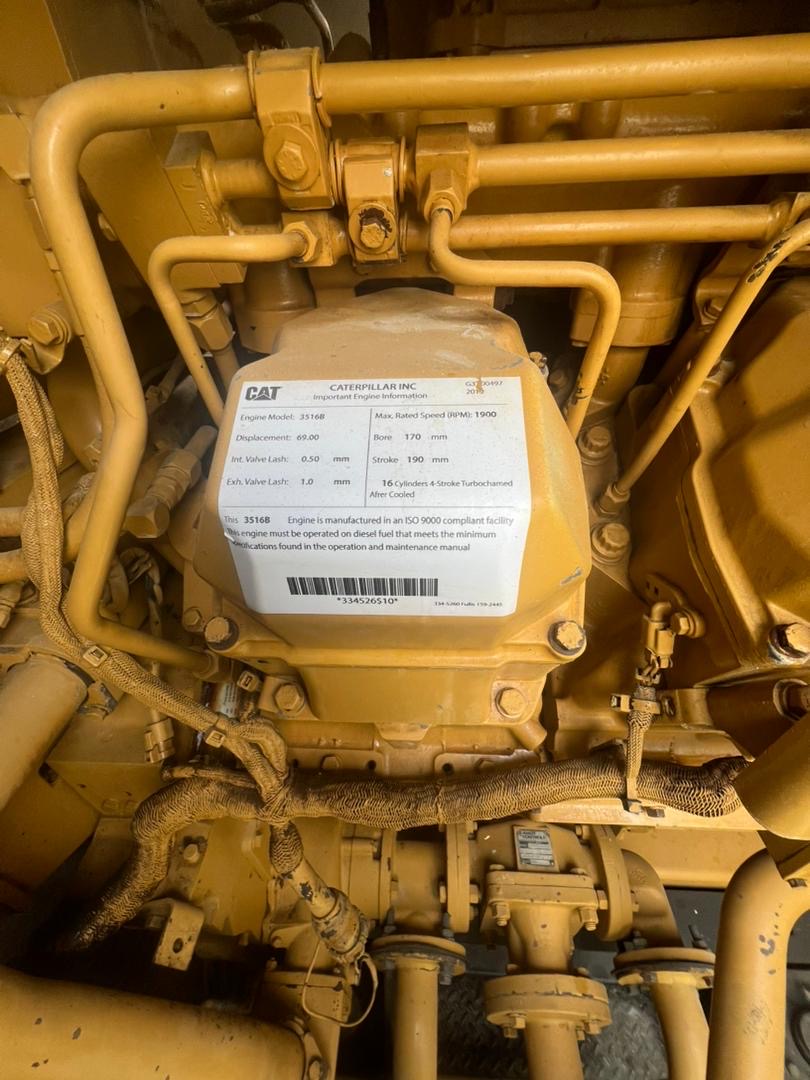

برای استعلام صنعتی عبارت «CAT 3516» کافی نیست. نسل موتور، Serial Prefix، Arrangement، فرکانس، Rating و کانفیگ پکیج در انتخاب قطعه و مشخصات ژن‌ست اثر دارند. تصویر واقعی موتور 3516B ارسالی برای این پروژه نیز نشان می‌دهد دیتاپلیت موتور اطلاعاتی مانند Engine Model، Displacement، Bore و Stroke را ارائه می‌کند؛ اما این پلاک جای پلاک ژن‌ست و آلترناتور را نمی‌گیرد.
دیاگ و ساعت کارکرد؛ فقط عدد Hours کافی نیست
در مجموعه‌های مجهز به Cat EMCP، داده‌هایی مانند RPM، فشار روغن، دمای کولانت، ولتاژ DC، ولتاژ و جریان سه‌فاز، فرکانس، kW/kVA/kVAR، ضریب توان و Alarm/Shutdown برای ارزیابی مهم‌اند. ساعت کنترلر باید با Event Log، سوابق سرویس و سایش واقعی تطبیق داده شود؛ تعویض یا Reset کنترلر می‌تواند تفسیر ساعت را تغییر دهد.
تست زیر بار؛ شرط خرید حرفه‌ای دستگاه کارکرده
روشن‌شدن نرم در بی‌باری اثبات سلامت نیست. تست باید با بازرسی قبل از استارت، استارت سرد در صورت امکان، Warm-up و بارگذاری مرحله‌ای انجام شود. فشار روغن، دمای کولانت، فرکانس، ولتاژ، جریان فازها، توان، PF، پاسخ گاورنر، افت ولتاژ/فرکانس، دود، لرزش و نشتی ثبت می‌شوند. در معاملات مهم، ترموگرافی و آنالیز روغن نیز می‌تواند به ارزیابی اضافه شود.
Prime، Standby و Continuous را یکی نگیرید
توان بدون تعریف Duty قابل مقایسه نیست. انتخاب باید بر اساس نوع بار، ساعات کار، Load Factor، پیک بار، شرایط محیطی و کارکرد مستقل یا موازی انجام شود. برای نمونه، Caterpillar برای خانواده 3516B در 50 و 60 هرتز ریتینگ‌ها و کانفیگ‌های متفاوت ارائه می‌کند؛ بنابراین مقایسه صرف یک عدد kVA یا kW می‌تواند گمراه‌کننده باشد.
خانواده‌های مهم CAT
در بازار صنعتی خانواده‌های C-Series، 3500 Series و C175 دیده می‌شوند. در توان‌های بالا 3508، 3512 و 3516 و نسل‌های مختلف B/C/E شناخته‌شده‌اند. دامنه توان دقیق هر مدل باید از دیتاشیت همان مدل، فرکانس، Region و Duty خوانده شود.
تعمیر دیزل ژنراتور کاترپیلار؛ از عیب‌یابی تا Major Overhaul
مسیر درست تعمیر با اثبات عیب شروع می‌شود، نه تعویض تصادفی قطعه. افت توان، خاموشی زیر بار، دود، مصرف روغن، Blow-by، افزایش دما، افت فشار روغن، ناپایداری دور یا خطاهای کنترلر باید سیستمی بررسی شوند.

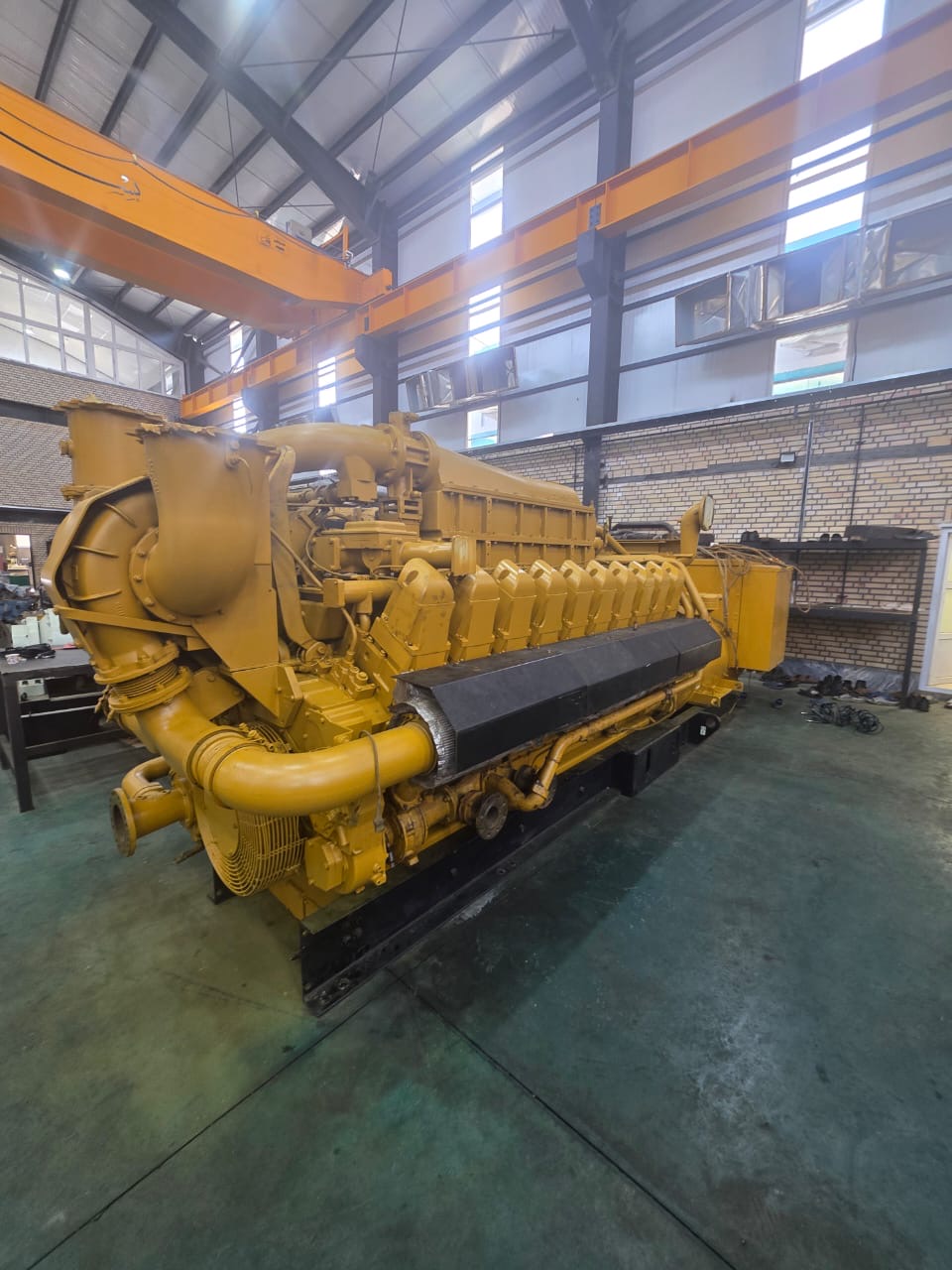

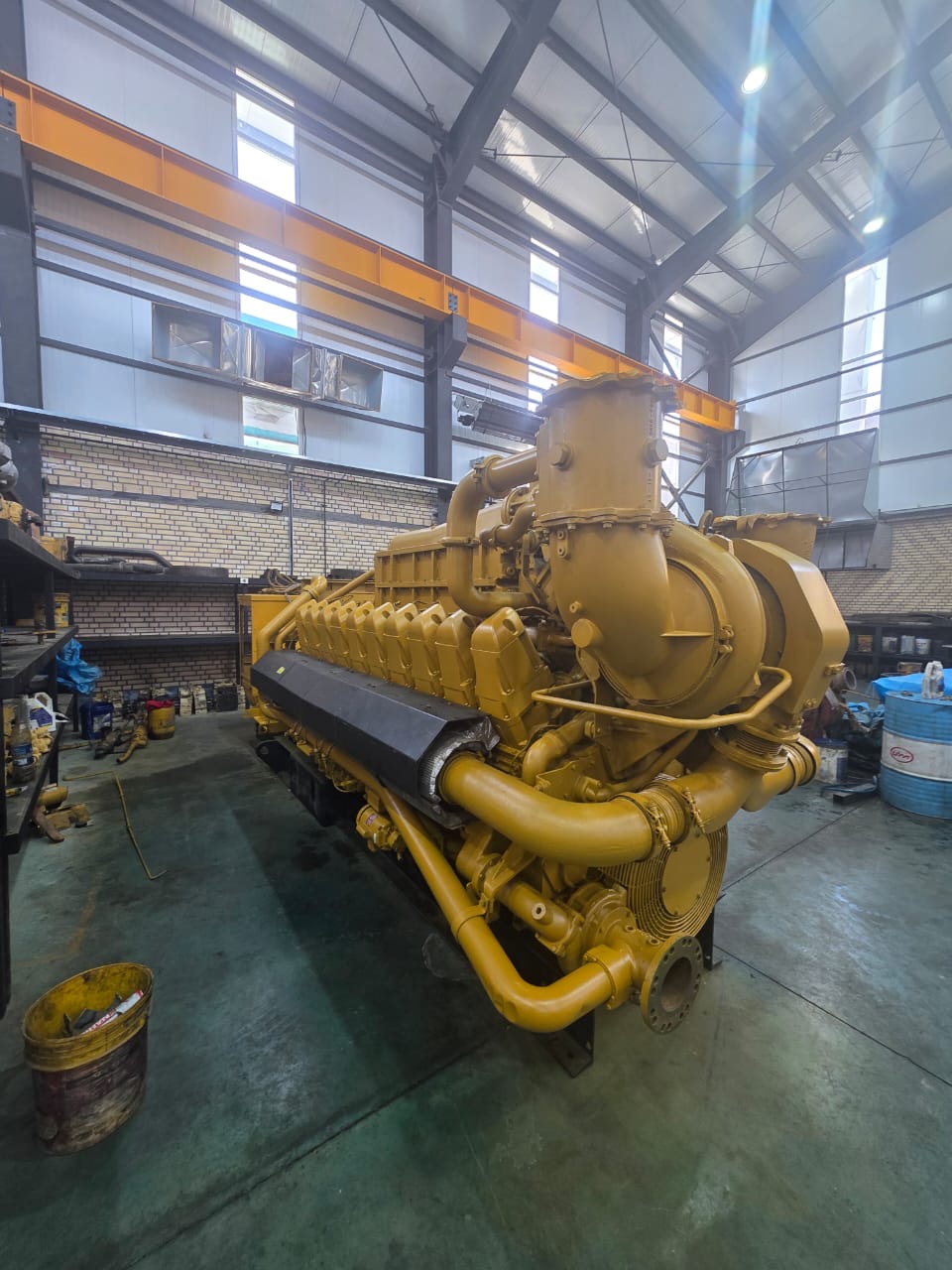

اورهال مکانیکی موتور
- بررسی سیستم سوخت، انژکتورها، توربو و مسیر هوای ورودی.
- بررسی رادیاتور، ترموستات، واترپمپ، فن و راندمان خنک‌کاری.
- Compression/Leak-down یا تست‌های تخصصی متناسب با مدل در صورت نیاز.
- بازرسی سرسیلندر، سوپاپ، گاید، سیت، پیستون، رینگ، لاینر، یاتاقان، میل‌لنگ و میل‌سوپاپ بر اساس سطح تعمیر.
- اندازه‌گیری Journal و Clearances و بررسی تاب، ترک و سایش پیش از ماشین‌کاری یا تعویض.
- مونتاژ بر اساس حدود مجاز همان Engine Arrangement و سپس Prime روغن، استارت کنترل‌شده، Leak Check و Load Test.

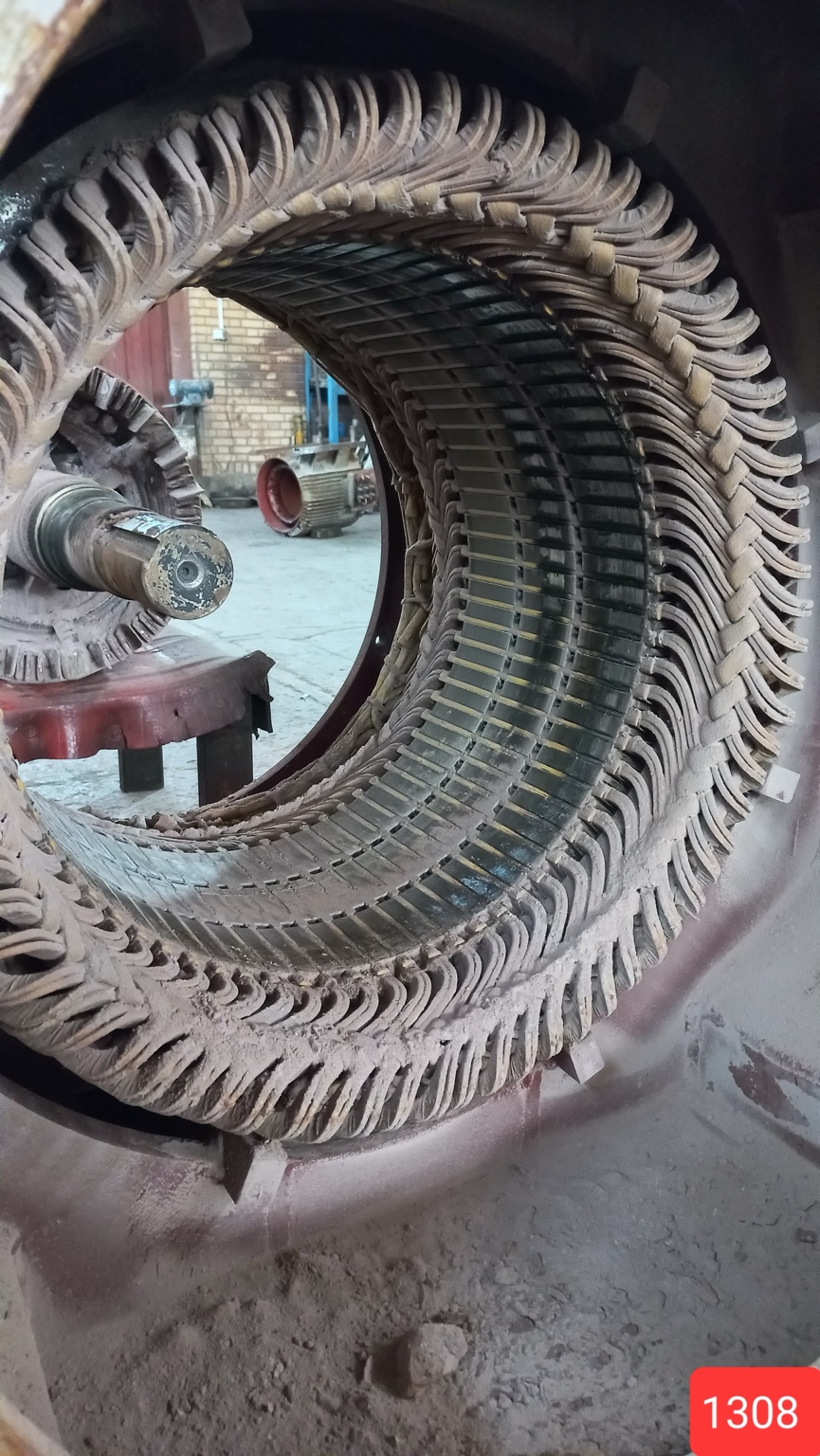

تعمیر آلترناتور CAT؛ استاتور، روتور، اکسایتر و AVR

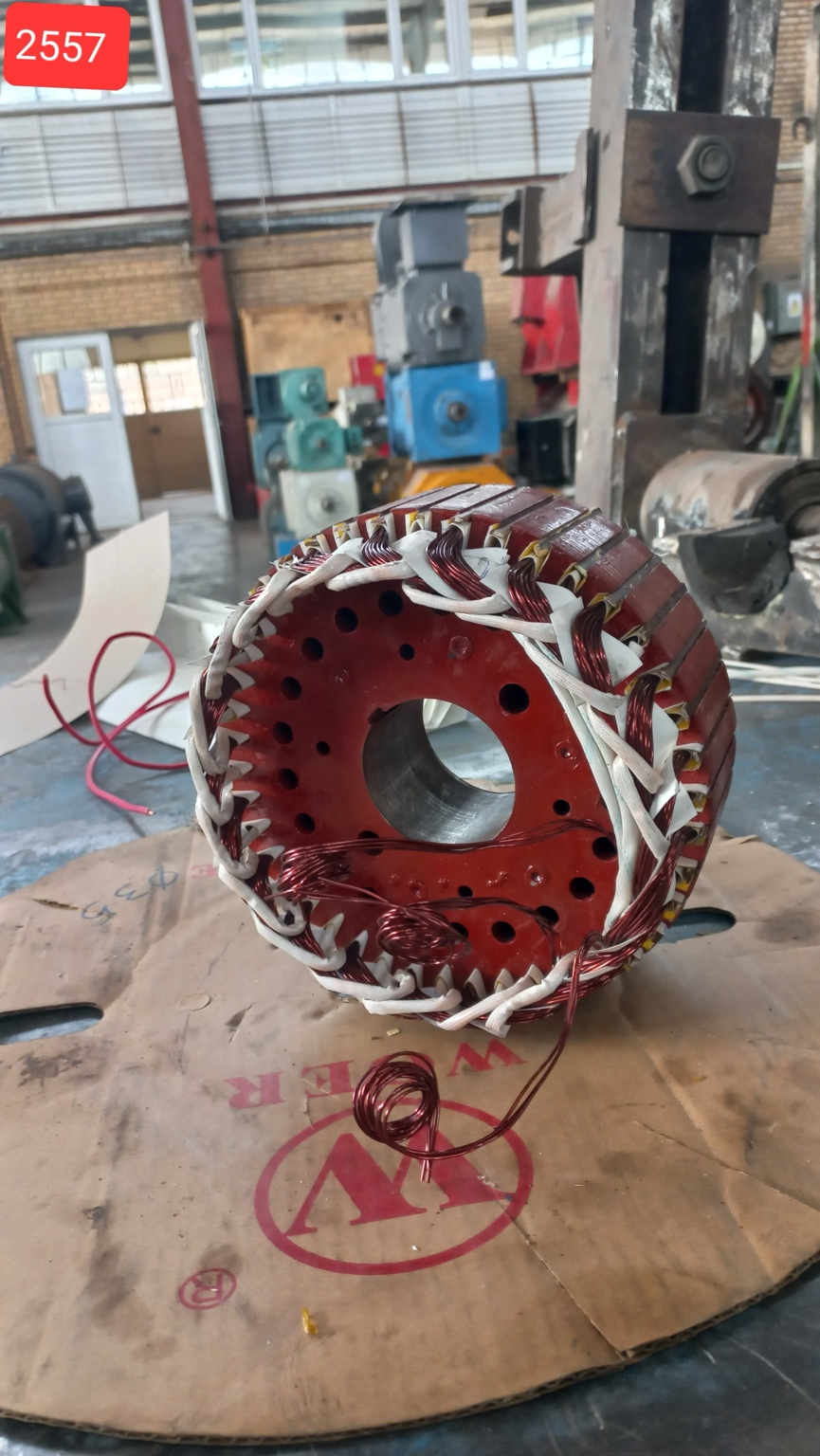

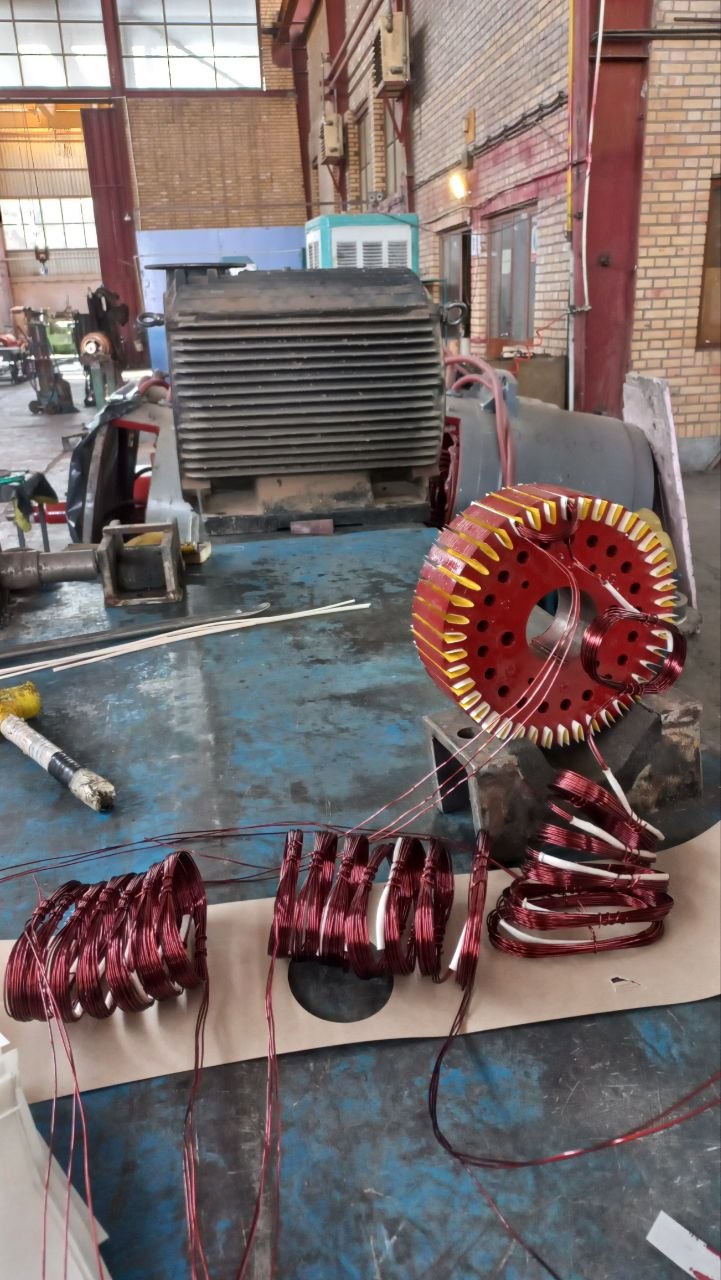

افت یا نوسان ولتاژ، Over/Under Voltage، عدم Excitation، گرم‌شدن غیرعادی، آلودگی سیم‌پیچی، خرابی یاتاقان یا ارتعاش می‌تواند خروجی مجموعه را مختل کند. خدمات الکتریکی الوند صنعت می‌تواند شامل اندازه‌گیری IR/PI، بازرسی استاتور و روتور، Exciter، PMG، Rotating Diodes و AVR، بررسی یاتاقان و Alignment و در صورت اثبات خرابی، بازپیچی و بازسازی سیم‌پیچی همراه با تست‌های بین‌مرحله‌ای و نهایی باشد.
کنترلر، حفاظت و سنکرون
قبل از پاک‌کردن خطاها، Event/Alarm و داده‌های موجود ثبت می‌شوند. سنسورها، I/O، Emergency Stop، Start/Stop و در پروژه‌های موازی Synchronizing، Load Sharing، Breaker Logic و حفاظت‌ها بررسی می‌شوند. پیش از تغییر نرم‌افزاری یا تعویض کنترلر، Backup پارامترها اهمیت دارد.
قطعات Caterpillar؛ Part Number بدون Serial/Arrangement ریسک دارد
برای استعلام قطعه، تصویر پلاک، مدل، PIN/Serial، Engine Arrangement و Part Number موجود را ارسال کنید. نام عمومی مانند «انژکتور 3516» برای سفارش صنعتی کافی نیست. کیت‌های سرویس، فیلترها، Seal Kit، قطعات سوخت، توربو، خنک‌کاری، پیستون و رینگ و لاینر، یاتاقان، سنسور، هارنس، استارت و شارژ، AVR، Exciter، دیود و قطعات آلترناتور بر اساس شناسنامه تجهیز بررسی می‌شوند. عنوان Genuine فقط وقتی استفاده می‌شود که منشأ و پارت‌نامبر قابل اثبات باشد.
چک‌لیست خرید CAT کارکرده با ارزیابی فنی
| مرحله | حداقل بررسی | خروجی |
|---|---|---|
| شناسایی | عکس کامل + پلاک ژن‌ست، موتور و آلترناتور | شناسنامه اولیه |
| اصالت/پکیج | PIN/Serial، Arrangement و تطبیق مدل‌ها | گزارش تطبیق/تناقض |
| کنترلر | Hours + Alarm/Event + Data | ثبت داده‌ها |
| مکانیک | نشتی، Blow-by، صدا، فشار روغن، دما، توربو و کولینگ | گزارش مکانیکی |
| الکتریکال | V/Hz، عایق و AVR/Excitation در صورت نیاز | گزارش آلترناتور |
| Load Test | بار مرحله‌ای و ثبت پارامتر | فرم تست |
نشانه‌هایی که نیاز به بررسی عمیق‌تر دارند
- عدم تطابق سن پلاک با ظاهر دستگاه یا تاریخ قطعات اصلی.
- آثار تعویض یا سنگ‌زنی اطراف پلاک.
- تناقض توان اعلامی با دیتاشیت مدل، فرکانس و Duty.
- ساعت بسیار پایین کنترلر در کنار سایش شدید.
- رنگ تازه روی پیچ‌ها، هارنس یا پلاک بدون سابقه بازسازی روشن.
- آلترناتور یا کنترلر متفاوت از ادعای پکیج کاملاً کارخانه‌ای بدون مدرک Engineering.
- امتناع از تست زیر بار در معامله با ارزش بالا.
استعلام خرید، تعمیر و قطعات CAT
خرید: توان، ولتاژ، فرکانس، نوع بار، Prime/Standby، محل نصب و ترجیح نو/استوک/کارکرده را بفرستید. بررسی کارکرده: پلاک ژن‌ست، موتور، آلترناتور و کنترلر، سه عکس کامل و ویدئوی استارت را ارسال کنید. تعمیر: مدل، Serial/PIN، شرح خرابی و Alarm/Event را بفرستید. قطعه: Part Number همراه Serial/PIN و Arrangement ارسال شود.
دفتر فروش: 021-44342408 | مهندس فلاح‌نژاد: 09121557676 | ارسال استعلام
سؤالات متداول
آیا از روی پلاک می‌شود فهمید CAT اصل است؟
پلاک نقطه شروع است. PIN/Serial، موتور، Arrangement، آلترناتور و کنترلر باید با هم بررسی شوند و برای دستگاه کارکرده تست عملکرد نیز لازم است.
چطور کوپل کارخانه‌ای را تشخیص دهیم؟
برای ادعای Factory-built باید شناسه مجموعه، مدارک قابل راستی‌آزمایی و سازگاری اجزای پکیج وجود داشته باشد؛ رنگ و لوگو کافی نیست.
ساعت EMCP قابل اعتماد است؟
مفید است اما باید با Event Log، سابقه سرویس و سایش واقعی تطبیق داده شود.
تعمیرات CAT فقط موتور است؟
خیر؛ موتور، آلترناتور، سیستم تحریک و AVR، کنترلر، سوخت، خنک‌کاری، شاسی، حفاظت و تجهیزات جانبی باید به‌صورت یک سیستم دیده شوند.
