تعمیر موضعی و گرفتن پول سیم‌پیچی کامل؛ خدشه به اعتماد کارفرما

تعمیر کامل فاکتور شده، اما تعمیر موضعی تحویل گرفته‌اید؟ آنالیز آنلاین جریان، بررسی فنی و اسناد تعمیر را کنار هم بگذارید.

راهنمای مدیران صنایع، مسئولان خرید و تیم‌های نگهداری و تعمیرات

مهندس مصطفی فلاح‌نژاد | الوند صنعت جاوید البرز
مشاوره، بررسی فنی و تهیه گزارش مستند

کارفرمای صنعتی حق دارد بداند بابت چه خدمتی پرداخت می‌کند. وقتی یک مجموعه برای تعمیر کامل هزینه می‌دهد، اما بدون اطلاع و توافق او فقط بخشی از سیم‌پیچ یا آرمیچر ترمیم می‌شود، مسئله به قیمت محدود نمی‌ماند: برنامه تولید، زمان کارکنان و اعتماد به حرفه تعمیرات نیز آسیب می‌بیند. صنعتگران زحمتکش هم از ابهام و بدعهدی دیگران زیان می‌بینند. راه دفاع از این اعتماد، تعهد روشن، آزمون متناسب و سندی است که بتوان درباره آن دقیق صحبت کرد.

کم‌فروشی در سیم‌پیچی، در معنای فنی و قراردادی این مقاله، یعنی تعهد و دریافت هزینه برای سیم‌پیچی کامل، اما انجام تعمیر موضعی یا تعویض بخشی از کلاف‌ها بدون اطلاع و توافق کارفرما. تعمیر موضعیِ متناسب با وضعیت موتور، با اجازه آگاهانه کارفرما، شرح کار روشن و هزینه همان خدمت، می‌تواند انتخاب حرفه‌ای باشد. مغایرت زمانی شکل می‌گیرد که کار محدود، به‌عنوان کار کامل معرفی و صورتحساب شود. تعیین عنوان حقوقی و مسئولیت هر پرونده به مدارک و رسیدگی مربوط وابسته است.

در خرید و تعمیر تجهیزات صنعتی، یک تصمیم اشتباه ممکن است به توقف خط تولید، هزینه تعمیر دوباره و اختلافی پرهزینه تبدیل شود. در چنین شرایطی، عبارت‌هایی مانند «موتور تست شد»، «بلبرینگ اصل نصب شد» یا «سیم‌پیچی کامل انجام شد» کافی نیستند. سؤال اصلی این است: چه کاری تعهد شده، چه کاری واقعاً انجام شده و کدام مدرک این فاصله را روشن می‌کند؟

این راهنما برای تبدیل نگرانی به یک مسیر بررسی قابل پیگیری نوشته شده است. هدف، متهم‌کردن اشخاص یا نتیجه‌گیری از ظاهر دستگاه نیست؛ هدف، شناخت وضعیت واقعی موتور، حفاظت از شواهد و ایجاد مبنایی روشن برای تصمیم فنی، مذاکره و در صورت لزوم بررسی حقوقی است. الوند صنعت جاوید البرز در این مسیر خدمات مشاوره و ارزیابی فنی ارائه می‌کند؛ حدود بررسی و مدارک لازم در هر پرونده باید مشخص شود.

۱. پیش از هر نتیجه‌گیری، مسئله را درست تعریف کنید

خرابی پس از تعمیر می‌تواند ناشی از تعمیر نامناسب، قطعه نامتناسب، نصب نادرست، شرایط بهره‌برداری یا ترکیبی از این عوامل باشد. حتی اگر موتور مدت کوتاهی بعد از تحویل متوقف شود، فاصله زمانی کوتاه به‌تنهایی عامل خرابی را تعیین نمی‌کند. برای بررسی مسئولیت فنی، باید وضعیت پیش از تعمیر، دامنه تعهد تعمیرکار، شرایط نصب و رویدادهای پس از راه‌اندازی کنار هم قرار گیرند.

سه پرسش آغازین را مکتوب کنید: دستگاه پیش از ارجاع چه مشکلی داشت؟ تأمین‌کننده یا تعمیرکار دقیقاً چه چیزی را تعهد کرده بود؟ اکنون چه مغایرت یا عیبی مشاهده شده است؟ عبارتی مانند «کار خوب نیست» برای شروع مذاکره ضعیف است؛ عبارت مشخصی مانند «در صورت‌حساب تعویض دو بلبرینگ درج شده، اما مستند نصب و هویت قطعات ارائه نشده» مسئله را به موضوعی قابل بررسی تبدیل می‌کند.

قیمت پایین، رنگ تازه، کشور سازنده یا تفاوت با انتظار ذهنی، دلیل قطعی تقلب نیست. در مقابل، قیمت بالا و ظاهر مرتب هم کیفیت را تضمین نمی‌کند. معیار بررسی، قرارداد، قابلیت ردیابی قطعه، روش اجرا و نتیجه آزمون متناسب با همان موتور است. اگر سندی در دسترس نیست، نتیجه صحیح ممکن است «قابل احراز نیست» باشد؛ نه تأیید بدون مدرک و نه اتهام بدون دلیل.

پرونده را به چهار دسته جدا تقسیم کنید

۲. قبل از خرید، وضعیت موتور را در قرارداد روشن کنید

«نو»، «انبارشده»، «کارکرده» و «بازسازی‌شده» یک معنا ندارند. موتور استفاده‌نشده‌ای که مدت طولانی در انبار نامناسب بوده، ممکن است نیازمند بررسی عایق، خوردگی، روانکاری و بلبرینگ باشد. موتور بازسازی‌شده نیز باید با همین وضعیت معرفی شود؛ رنگ‌آمیزی نباید جای شرح سابقه و تعمیرات را بگیرد.

توان، ولتاژ، فرکانس، دور، روش نصب، نوع خنک‌کاری، درجه حفاظت و شرایط محیطی را با نیاز واقعی کار تطبیق دهید. در کاربردهای اینورتری، محیط انفجاری، کارکرد پیوسته یا راه‌اندازی‌های پرتعداد، صرف شباهت توان و ظاهر برای انتخاب کافی نیست. اطلاعات پلاک باید با سفارش و مدارک سازنده همخوان باشد؛ مشخصات ناخوانا را از روی ظاهر حدس نزنید.

در پیشنهاد خرید، هویت موتور، وضعیت اعلام‌شده، اقلام همراه، آزمون‌های پیش از تحویل، معیار پذیرش و تکلیف مغایرت‌ها نوشته شود. اگر فروشنده مدعی نمایندگی، گواهی یا اصالت است، مدارک همان ادعا مطالبه و از مسیر معتبر بررسی شود. عبارت عمومی «جنس اصلی» بدون تعیین برند، کد و مرجع تأیید، ارزش قراردادی و فنی روشنی ندارد. برای اطلاعات محصولات و خدمات تأمین، صفحه OME ایتالیا و درایوهای LS Electric را ببینید.

یک موتور کارکرده با سابقه روشن و ارزیابی مناسب می‌تواند برای کاربردی مشخص انتخاب منطقی باشد. مسئله، پنهان‌کردن وضعیت یا تحویل کالایی متفاوت با تعهد است. تصمیم خرید را بر تناسب با کاربرد، ریسک توقف و هزینه کل مالکیت بنا کنید؛ نه فقط عدد اولیه فاکتور.

مدارک پیشنهادی پیش از پرداخت

تصویر خوانای پلاک و شماره سریال؛ پیشنهاد رسمی با وضعیت تجهیز؛ مشخصات اقلام اصلی؛ مدارک خرید و منشأ در صورت ادعای اصالت؛ سوابق تعمیر در نمونه بازسازی‌شده؛ برنامه آزمون و گزارش قابل تطبیق با همان دستگاه؛ و شرایط مکتوب تحویل، پذیرش و رفع مغایرت.

۳. اصالت‌سنجی: نام برند روی قطعه پایان بررسی نیست

اصالت با مناسب‌بودن و سالم‌بودن تفاوت دارد. ممکن است قطعه‌ای اصل باشد اما کد، لقی یا مشخصات آن برای این موتور مناسب نباشد. ممکن است قطعه‌ای مطابق مشخصات باشد اما بر اثر حمل یا نصب آسیب دیده باشد. همچنین قطعه سالم در یک آزمون، الزاماً نو یا متعلق به برند ادعاشده نیست.

بررسی اصالت با جمع‌آوری شواهد آغاز می‌شود: نوشته‌های روی قطعه، کد کامل و پسوندها، بسته‌بندی، شماره بچ یا شناسه قابل ردیابی در صورت وجود، فاکتور و مسیر تأمین. این شواهد باید با هم سازگار باشند. تصویر جعبه‌ای که کنار موتور قرار گرفته، ثابت نمی‌کند همان قطعه در موتور نصب شده است. ارتباط قطعه با دستگاه باید در ثبت پذیرش، دمونتاژ یا مونتاژ روشن شود.

در برخی برندها، تأیید اصالت از مسیر سازنده انجام می‌شود. برای نمونه، SKF مسیر Authenticate و بررسی اطلاعات محصول را معرفی کرده و تشخیص اصالت محصولات دارای علامت SKF را به متخصصان خود ارجاع می‌دهد. بنابراین الوند صنعت جاوید البرز می‌تواند شواهد را بررسی و پرونده فنی را برای استعلام آماده کند؛ اما نتیجه استعلام سازنده نباید با حدس کارگاهی یا عنوان رسمیِ تأیید اصالت اشتباه شود. [۱]

نبود بسته‌بندی یا مدرک خرید لزوماً تقلب را اثبات نمی‌کند، اما ممکن است امکان احراز منشأ را محدود کند. گزارش حرفه‌ای باید این محدودیت را روشن بنویسد: چه مدارکی ارائه شده، چه چیزی تطبیق دارد، چه تناقضی دیده شده و کدام ادعا هنوز به پاسخ سازنده یا سند بیشتر نیاز دارد.

اگر پلاک واقعی روی موتور دیگری نصب شده باشد

اطلاعات یک پلاک واقعی را می‌توان بازتولید کرد و روی تجهیز دیگری قرار داد. در چنین وضعیتی، نام برند، شماره سریال و جدول مشخصات ممکن است در نگاه اول درست به نظر برسند، اما به موتور تحویلی تعلق نداشته باشند. خطر اصلی برای خریدار، پذیرفتن هویت نوشته‌شده بدون تطبیق آن با خود دستگاه است. این احتمال باید در بررسی اصالت دیده شود؛ درباره هر موتور مشخص، نتیجه به شواهد همان تجهیز نیاز دارد.

چاپ تمیز، حکاکی لیزری، لوگوی دقیق و حتی یافتن یک کد واقعی در کاتالوگ، به‌تنهایی ارتباط آن پلاک با این موتور را اثبات نمی‌کنند. سؤال این است که آیا کد سفارش و سریال، مشخصات الکتریکی، فریم، روش نصب، ابعاد و متعلقات دستگاه با نسخه دقیق معرفی‌شده همخوان‌اند؟ راهنمای رسمی خانواده 1LE5 نیز داده‌های هویتی، مکانیکی و الکتریکی پلاک را جدا مشخص می‌کند؛ مرجع باید متناسب با مدل و دوره ساخت انتخاب شود. [۱۴]

در تطبیق مکانیکی، قطر و طول شفت، فاصله پایه‌ها، ابعاد فلنج و وزن با نقشه و گزینه‌های سفارش مقایسه شوند. در تطبیق الکتریکی، جدول ولتاژ و اتصال، فرکانس، توان و دور با مدارک همان نسخه بررسی شود. اگر یک موتور برای چند فرکانس یا ولتاژ، ردیف‌های متفاوت دارد، اطلاعات دو ردیف را با هم مخلوط نکنید. مقدار اندازه‌گیری‌شده حین کار نیز الزاماً با مقدار نامی پلاک برابر نیست؛ بار و شرایط آزمون باید معلوم باشند.

شماره سریال، در صورت امکان، همراه با عکس کلی تجهیز، کد سفارش و مدارک تأمین برای استعلام ارائه شود. تطبیق یک شماره با سابقه سازنده، بدون احراز اینکه همان شماره به همین دستگاه تعلق دارد، پایان بررسی نیست. شناسه‌های تکمیلی فقط در صورت پیش‌بینی در طراحی سازنده استفاده شوند؛ وجود حک روی شفت یا بدنه را برای همه موتورهای همه برندها الزامی فرض نکنید.

رنگ‌آمیزی مجدد می‌تواند بخشی از بازسازی حرفه‌ای و اعلام‌شده باشد. رنگ تازه، تفاوت رنگ یا آثار تعویض پلاک، به‌تنهایی حکم جعل نیستند. اگر پلاک جایگزین شده، علت، مرجع مشخصات و سوابق آن روشن شود. در گزارش، مغایرت دقیق نوشته شود: کدام مشخصه با کدام نقشه، مدرک یا اندازه‌گیری همخوان نیست و برای تکمیل بررسی چه چیزی لازم است.

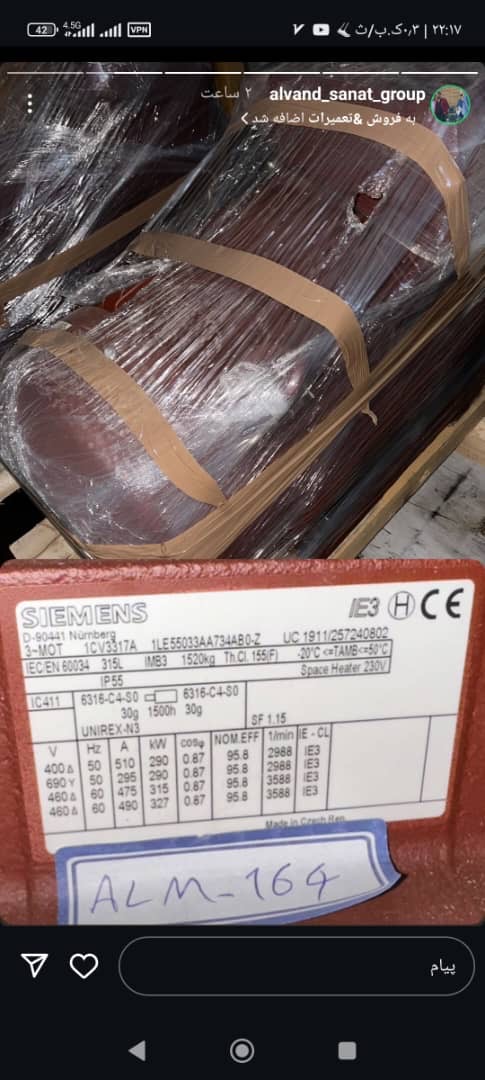

تصویر زیر، نمونه ارسالی الوند صنعت جاوید البرز برای آموزش بررسی پلاک و ظاهر موتور است و به‌عنوان نمونه جعل معرفی نمی‌شود. بررسی امکان کپی‌برداری از پلاک، یک هشدار عمومی برای خریدار است؛ تأیید اصالت این دستگاه مشخص، به پرونده و مدارک مربوط به خود آن وابسته است.

برای شرح نشانه‌های هشدار پیش از خرید، مقاله الوند صنعت جاوید البرز درباره پلاک، رنگ، وزن، مدارک و شرایط فروش را بخوانید. برای مشاوره درباره مدارک موتور پیشنهادی نیز می‌توانید با مهندس مصطفی فلاح‌نژاد گفت‌وگو کنید. [۱۳]

خرید الکتروموتور اصل و ۷ نشانه هشدار تقلب پیش از خرید

۴. تعمیر موضعی و بازسازی کامل را با هم اشتباه نگیرید

تعمیر موضعی همیشه انتخاب نادرست نیست. اگر عیب محدود باشد، بخش‌های دیگر ارزیابی شوند و مشتری از دامنه کار آگاه باشد، ترمیم بخشی از مجموعه می‌تواند قابل بررسی باشد. اختلاف زمانی شکل می‌گیرد که تعمیر محدود به‌عنوان تعویض یا بازسازی کامل معرفی شود، یا محدودیت‌های آن به کارفرما اعلام نشود. برای آشنایی با مسیر عیب‌یابی و تحویل موتور، راهنمای تعمیر و سیم‌پیچی الکتروموتور را بخوانید.

نمونه‌های سیم‌پیچی کامل و فابریک برای مقایسه

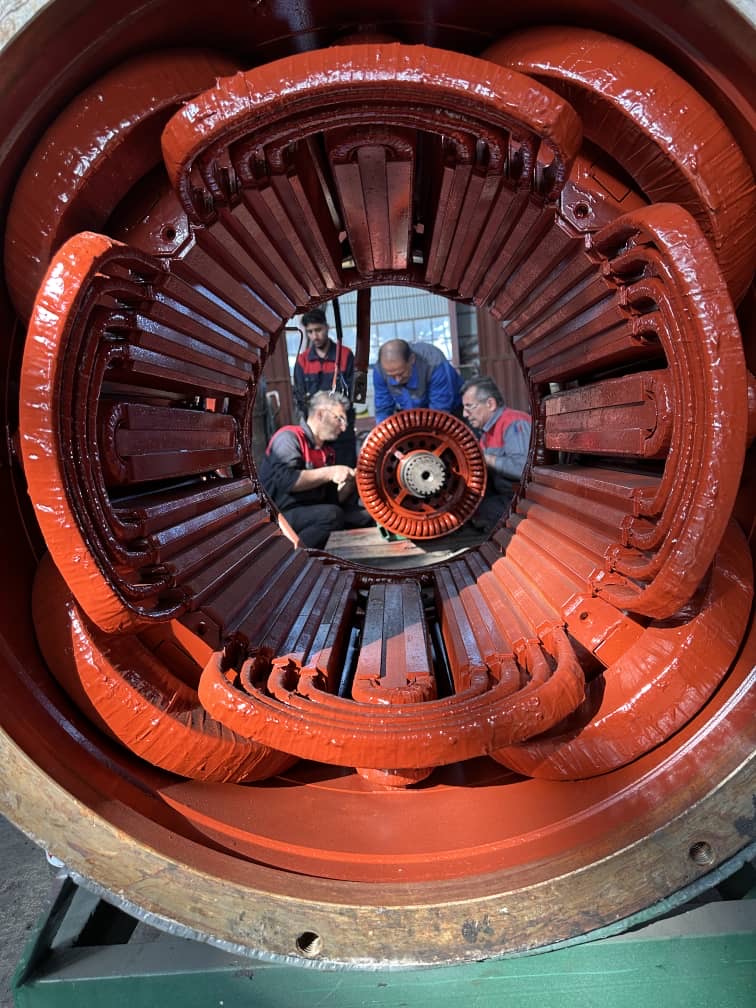

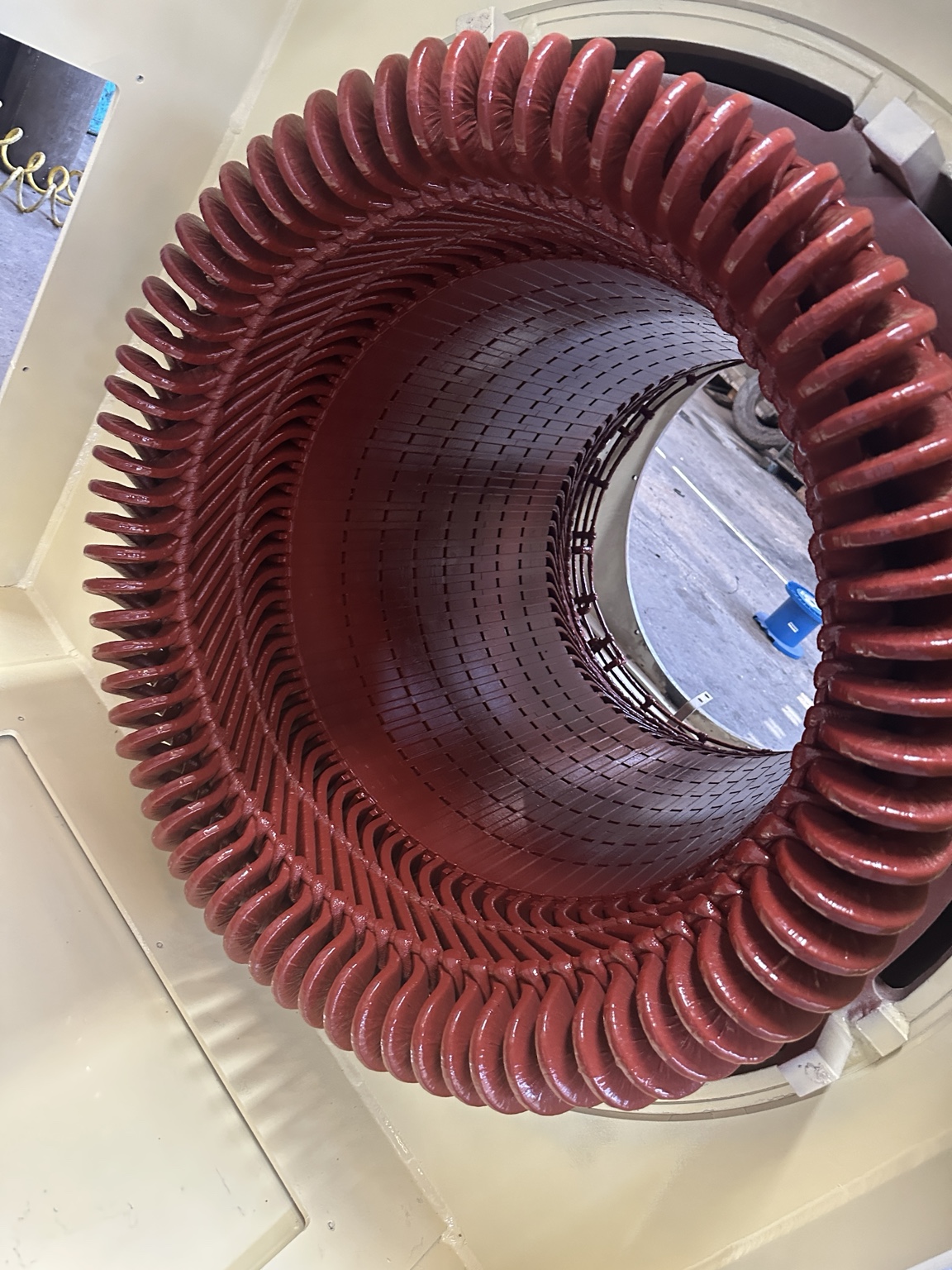

در تصاویر ۲ و ۳، نمونه‌های سیم‌پیچی کامل و فابریکِ معرفی‌شده از سوی الوند صنعت جاوید البرز دیده می‌شوند. آرایش سرکلاف، فرم کلاف‌ها و بخش‌های قابل مشاهده برای آموزش مقایسه مفیدند. تعداد کلاف، نوع عایق، روش تثبیت و مشخصات سیم‌پیچ باید متناسب با طراحی همان موتور ثبت شوند؛ ظاهر مرتب یا رنگ یکسان به‌تنهایی کیفیت همه قسمت‌های داخلی را اثبات نمی‌کند. مراحل سیم‌پیچی استاتور موتور AC کم‌ولتاژ، عایق‌کاری و تست در راهنمای مرتبط توضیح داده شده است.

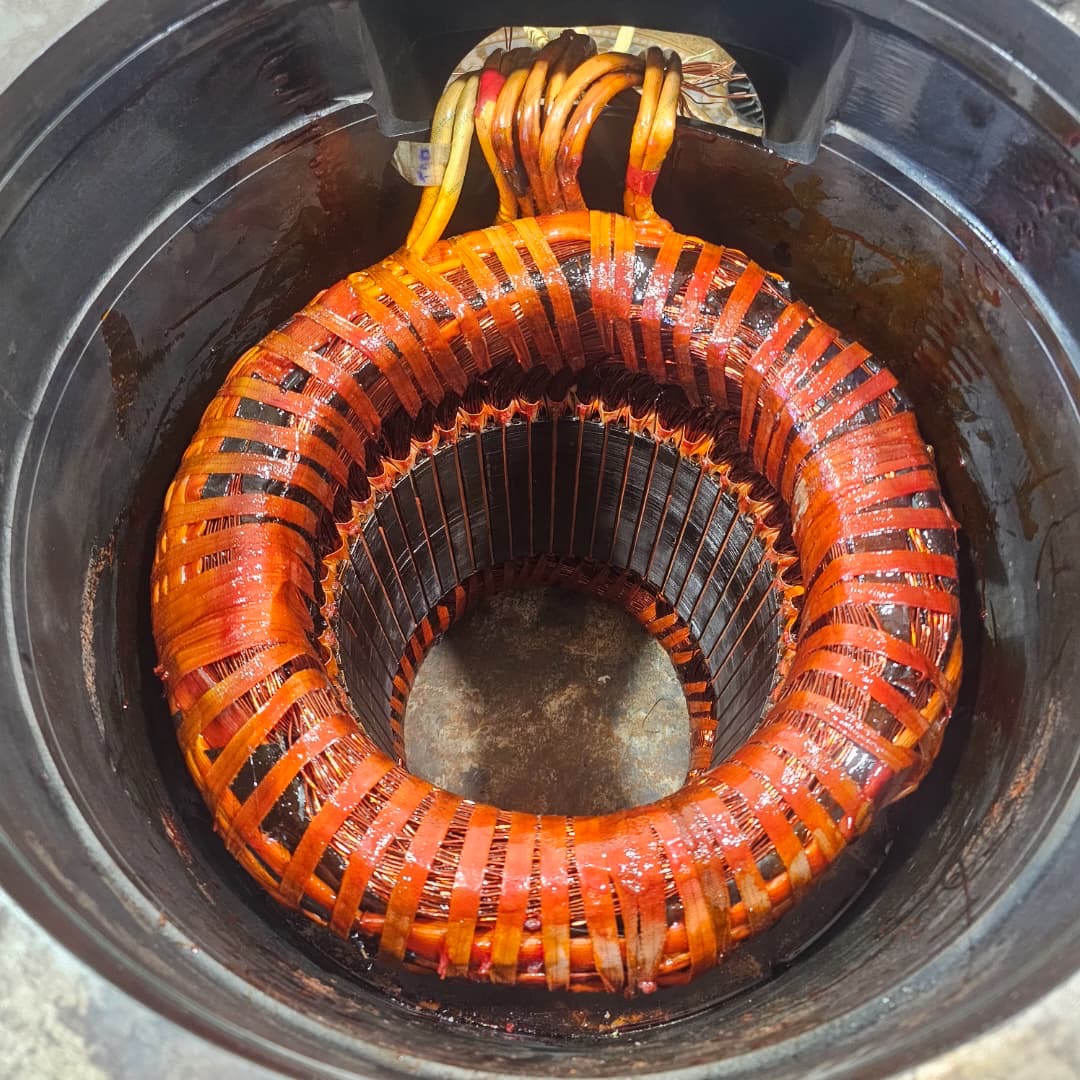

در نمونه تصویر ۴، سیم‌پیچ و سربندی استاتور در نمای نزدیک دیده می‌شوند. چنین عکسی زمانی مستند تحویل می‌شود که با شناسه همان موتور، دامنه کار و گزارش آزمون پیوند داشته باشد. تصویر آموزشی یک تجهیز دیگر را نباید به‌عنوان مدرک تعویض کامل در سفارش مشتری استفاده کرد.

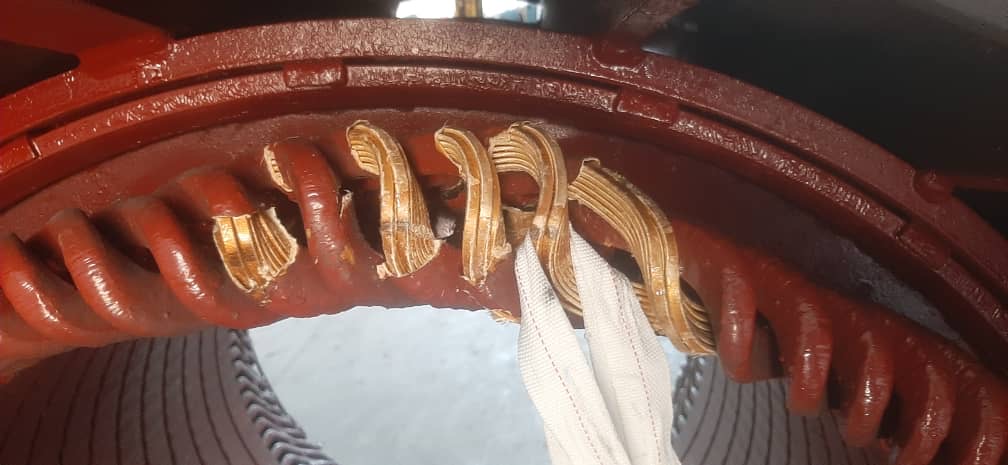

نمونه تعمیر موضعی با اجازه کارفرما

الوند صنعت جاوید البرز در نمونه‌های تعمیر موضعی معرفی‌شده در این مقاله، این روش را با اجازه کارفرما انجام داده است. اصل حرفه‌ای روشن است: دامنه مداخله، قسمت‌های باقی‌مانده، دلیل انتخاب روش، محدودیت بهره‌برداری و هزینه همان خدمت باید پیش از اجرا توضیح داده و ثبت شوند. رضایت کارفرما، جای تشخیص فنی و آزمون متناسب را نمی‌گیرد؛ هر دو برای تحویل مسئولانه لازم‌اند.

«سیم‌پیچی کامل»، «اصلاح اتصال»، «تعویض چند کلاف» و «ترمیم عایق» خدمات یکسانی نیستند. در صورت‌حساب باید دامنه دقیق مشخص باشد: چه بخش‌هایی تعویض شده‌اند، کدام قسمت‌ها باقی مانده‌اند و چه آزمونی برای تصمیم و پذیرش به کار رفته است. رنگ رزین یا ظاهر سطحی می‌تواند سرنخ باشد، اما به‌تنهایی دامنه واقعی تعمیر را اثبات نمی‌کند.

برای مقایسه دو پیشنهاد قیمت، ابتدا کار مشترک تعریف کنید: بازکردن، شست‌وشو، اندازه‌گیری، تعمیر مکانیکی، تعویض قطعات، سیم‌پیچی، مونتاژ و آزمون. پیشنهادهایی که یکی تعویض کامل و دیگری ترمیم محدود را پوشش می‌دهند، با مقایسه صرف عدد قابل ارزیابی نیستند. هزینه موارد احتمالی باید مشروط به بازدید و تأیید کتبی باشد.

در موتورهای فشار متوسط، باقی‌ماندن بخش‌هایی از سیم‌پیچ قدیمی، نیازمند ارزیابی وضعیت عایق و سازگاری تعمیر با مجموعه است. تغییر اتصال ستاره یا تعویض چند کلاف به معنی سیم‌پیچی کامل استاتور نیست. اجرای چنین کاری باید با روش فنی مشخص، اعلام محدودیت و آزمون مناسب همان دستگاه همراه باشد؛ نه یک ادعای عمومی درباره همه موتورهای مشابه.

در سفارش تعمیر چه بنویسیم؟

برای هر قلم، شرح خدمت، قطعه یا بخش مربوط، مقدار، وضعیت نو یا بازسازی، مدارک تحویلی و معیار پذیرش را تعیین کنید. تحویل قطعات خارج‌شده، در صورت توافق و امکان، در قرارداد ثبت شود. هر تغییر دامنه پس از بازکردن باید با گزارش وضعیت و تأیید قابل ردیابی همراه باشد؛ پیام مبهم تلفنی جای ثبت روشن تغییرات را نگیرد.

۵. آنالیز آنلاین جریان؛ بررسی پیش از بازکردن موتور

برای بررسی همه عیب‌ها لازم نیست از بازکردن موتور شروع کنیم. موتور در حال کار، از طریق جریان و ولتاژ خود اطلاعاتی درباره عملکردش به دست می‌دهد. آنالیز آنلاین، این سیگنال‌ها را ثبت و تغییرات آنها را در زمان و فرکانس بررسی می‌کند. روش می‌تواند نشانه‌هایی را آشکار کند که در نگاه به ظاهر موتور یا خواندن یک عدد آمپر دیده نمی‌شوند. [۵]

الوند صنعت جاوید البرز از دستگاه Baker EXP4000 برای آنالیز آنلاین استفاده می‌کند و گزارش بررسی را به کارفرما ارائه می‌دهد. بررسی از سیگنال واقعی کارکرد آغاز می‌شود و می‌تواند پیش از تصمیم به دمونتاژ، مسیر عیب‌یابی و پرسش‌های لازم را روشن کند. امکان اجرا بدون توقف، به وجود دسترسی ایمن و مناسب برای اندازه‌گیری وابسته است؛ اگر نصب تجهیزات اندازه‌گیری نیازمند توقف باشد، این توقف پیش از اجرا برنامه‌ریزی می‌شود.

گزارش تخصصی باید نمودار و داده را به پرسش کارفرما مرتبط کند: آیا عدم‌تقارن قابل تکرار وجود دارد؟ آیا تغییر از تغذیه، موتور یا بار می‌آید؟ کدام یافته با تعمیر نامناسب سازگار است؟ برای تعیین دامنه واقعی کار چه مدرکی هنوز لازم است؟ صرف چاپ خروجی دستگاه، جای تحلیل مهندسی و تطبیق با سفارش را نمی‌گیرد.

راستی‌آزمایی فنی ادعای تعمیر چه معنایی دارد؟

در این خدمت، آنالیز برای ارزیابی رفتار موتور و بررسی ادعای کیفیت تعمیر استفاده می‌شود. هویت برند و منشأ قطعات همچنان از مسیر ردیابی و استعلام بررسی می‌شود. همچنین تشخیص یک عیب با اثبات اینکه در گذشته فقط نیم‌کویل تعویض شده، یکسان نیست. نتیجه آنلاین می‌تواند قرینه مهمی برای بررسی بعدی باشد، اما تعداد کلاف‌های تعویض‌شده یا میزان کار صورت‌حساب را در همه پرونده‌ها به‌تنهایی تعیین نمی‌کند.

این تفاوت، ارزش تست را کم نمی‌کند. برعکس، به مدیر کمک می‌کند قبل از توقف پرهزینه و بازکردن بی‌هدف، بفهمد کجا باید تحقیق کند و چه سندی بخواهد. الوند صنعت جاوید البرز گزارش فنی را برای همین تصمیم عملی تهیه می‌کند: مشاهده، تحلیل، تعیین محدودیت و پیشنهاد گام بعد. برای هماهنگی بررسی و مطرح‌کردن پرسش‌های فنی، با مهندس مصطفی فلاح‌نژاد تماس بگیرید.

۶. چرا اختلاف جزئی آمپر، اهم یا امپدانس اهمیت دارد؟

ممکن است یک اتصال ضعیف، تفاوت در تعداد دور یا نقص سیم‌پیچ باعث تغییر پارامترهای الکتریکی شود. PdMA از اتصال مقاومتی، دور اشتباه و کلاف وارونه به‌عنوان عوامل قابل بررسی در عیب استاتور یاد می‌کند. این تغییرها گاهی در مقادیر کلی چشمگیر نیستند؛ ارزش بررسی در ارتباط بین داده‌ها، تکرارپذیری و مقایسه با وضعیت مرجع است. [۶]

سه عبارت را جدا نگه داریم: جریان در حال کار، امپدانس مدار در شرایط آزمون و مقاومت DC سیم‌پیچ. امپدانس فقط اهمِ مس نیست و رفتار القایی و شرایط کار بر آن اثر می‌گذارند. محاسبه از سیگنال کارکرد هم باید مطابق روش دستگاه باشد. بنابراین گزارش «عدم‌تعادل امپدانس» را نباید بدون توضیح به «اندازه‌گیری مستقیم اهم سیم‌پیچ» تبدیل کنیم.

مقاومت دقیق سیم‌پیچ معمولاً در وضعیت بی‌برق با روش مناسب کم‌مقاومت، مانند اتصال چهار سیمه، اندازه‌گیری می‌شود. دمای سیم‌پیچ و وضعیت اتصالات باید لحاظ شوند. در این حالت، بررسی ممکن است از ترمینال‌های قابل دسترس و بدون دمونتاژ کامل انجام شود؛ اما آنلاین نیست. راهنمای Megger بر اندازه‌گیری دقیق دما و تصحیح مقاومت برای مقایسه تأکید می‌کند. [۷]

اگر تعمیر موضعی به تفاوت واقعی در مسیر هادی، اتصالات یا ساختار الکتریکی منجر شده باشد، ممکن است این تفاوت در اندازه‌گیری یا تحلیل دیده شود. ولی تعمیر موضعی اصولی و هم‌مشخصات الزاماً عدم‌تعادل قابل آشکارسازی ایجاد نمی‌کند. به همین دلیل، جمله درست این است: «تست می‌تواند آثار الکتریکی بعضی تعمیرهای نامناسب یا عیب‌های باقی‌مانده را پیدا کند»؛ نه اینکه هر تعمیر موضعی حتماً اهم و آمپر را به‌هم می‌زند.

تغییر کوچک چه زمانی ارزش استنادی دارد؟

تغییر باید از خطای اندازه‌گیری و نوسان طبیعی شرایط قابل تفکیک باشد. دقت سنسور، انتخاب رنج، نسبت تبدیل، تکرار آزمون، بار و دما بررسی شوند. یک اختلاف بسیار کوچک که در محدوده عدم‌قطعیت است، به‌عنوان نقص قطعی معرفی نشود. وقتی اختلاف تکرارپذیر است و در شرایط مشابه با داده مرجع تفاوت دارد، می‌توان آن را با قوت بیشتری وارد تحلیل کرد.

۷. چگونه تعمیر موضعی یا نیم‌کویل موتور فشار متوسط را بررسی کنیم؟

در موتور فشار متوسط یا Medium Voltage، تعویض یک یا چند کلاف با تعویض کامل سیم‌پیچ تفاوت دارد. «نیم‌کویل» هم باید در مدارک تعمیر به معنای دقیق همان ساختار توضیح داده شود؛ این اصطلاح به‌تنهایی تعداد قطعات، محل تعمیر و کیفیت عایق را مشخص نمی‌کند. کارفرما باید بداند کدام بخش نو شده و چه قسمت‌هایی از مجموعه قبلی باقی مانده‌اند.

گام اول: تعهد و سوابق را با هم تطبیق دهید

اگر در سفارش «سیم‌پیچی کامل استاتور» نوشته شده، مستنداتی درباره خروج سیم‌پیچ قبلی، ساخت یا تأمین کلاف‌های جدید، ثبت نصب و آزمون نهایی لازم است. اگر قرارداد ترمیم محدود را مجاز کرده، ارزیابی باید بر همان دامنه انجام شود. نبود سند، پرسش ایجاد می‌کند؛ برای اثبات مغایرت باید وضعیت واقعی و شواهد تکمیلی نیز بررسی شوند.

گام دوم: رفتار موتور را زیر شرایط معلوم ثبت کنید

جریان‌های سه‌فاز و وضعیت تغذیه در بازه مناسب بررسی شوند. عدم‌تقارن جریان بدون بررسی ولتاژ، کابل، اتصالات و بار قابل انتساب مستقیم به استاتور نیست. در آنالیز تخصصی، رابطه سیگنال‌ها و تغییرات آنها کمک می‌کند مسیر تحقیق از «هر اختلاف آمپر یعنی تعمیر ناقص» دقیق‌تر شود. برای نمونه، روش‌های پژوهشی تشخیص عیب سیم‌پیچ نیز جداسازی عدم‌تعادل تغذیه از عیب داخلی را مسئله‌ای مستقل می‌دانند. [۸]

گام سوم: موارد مشکوک را با بررسی متناسب تکمیل کنید

اگر قرائن الکتریکی باقی بمانند، آزمون بی‌برق مقاومت و سایر بررسی‌های متناسب با ساختار و سابقه موتور تعریف می‌شوند. انتخاب آزمون عایقی برای سیم‌پیچ نو، قدیمی یا ترمیم‌شده باید جداگانه انجام شود. کیفیت عایق همه بخش‌های باقی‌مانده را از یک جریان متعادل یا تست زمینِ مطلوب نتیجه نگیرید.

گام چهارم: برای تعیین دامنه تعمیر، شاهد مستقیم بخواهید

آنالیز آنلاین ممکن است بدون بازکردن موتور یک مشکل عملکردی را روشن کند. اگر سؤال نهایی این باشد که «چند کلاف واقعاً تعویض شده؟»، مدارک مراحل کار یا در صورت لزوم بازدید هدفمند لازم می‌شود. بازدید باید پس از ثبت وضعیت و با هماهنگی حفظ شواهد انجام شود. هیچ فرکانس یا مقدار ثابت و عمومی وجود ندارد که برای همه موتورهای فشار متوسط، تاریخچه تعمیر موضعی را قطعی اعلام کند.

نتیجه گزارش باید دقیق باشد: «عدم‌تقارن قابل تکرار دیده شد و پس از بررسی تغذیه، بررسی تکمیلی سیم‌پیچ توصیه می‌شود» یک نتیجه فنی روشن است. برای نوشتن «تعمیر موضعی به جای سیم‌پیچی کامل انجام شده»، باید شواهد دامنه واقعی کار نیز به آن پیوست شوند.

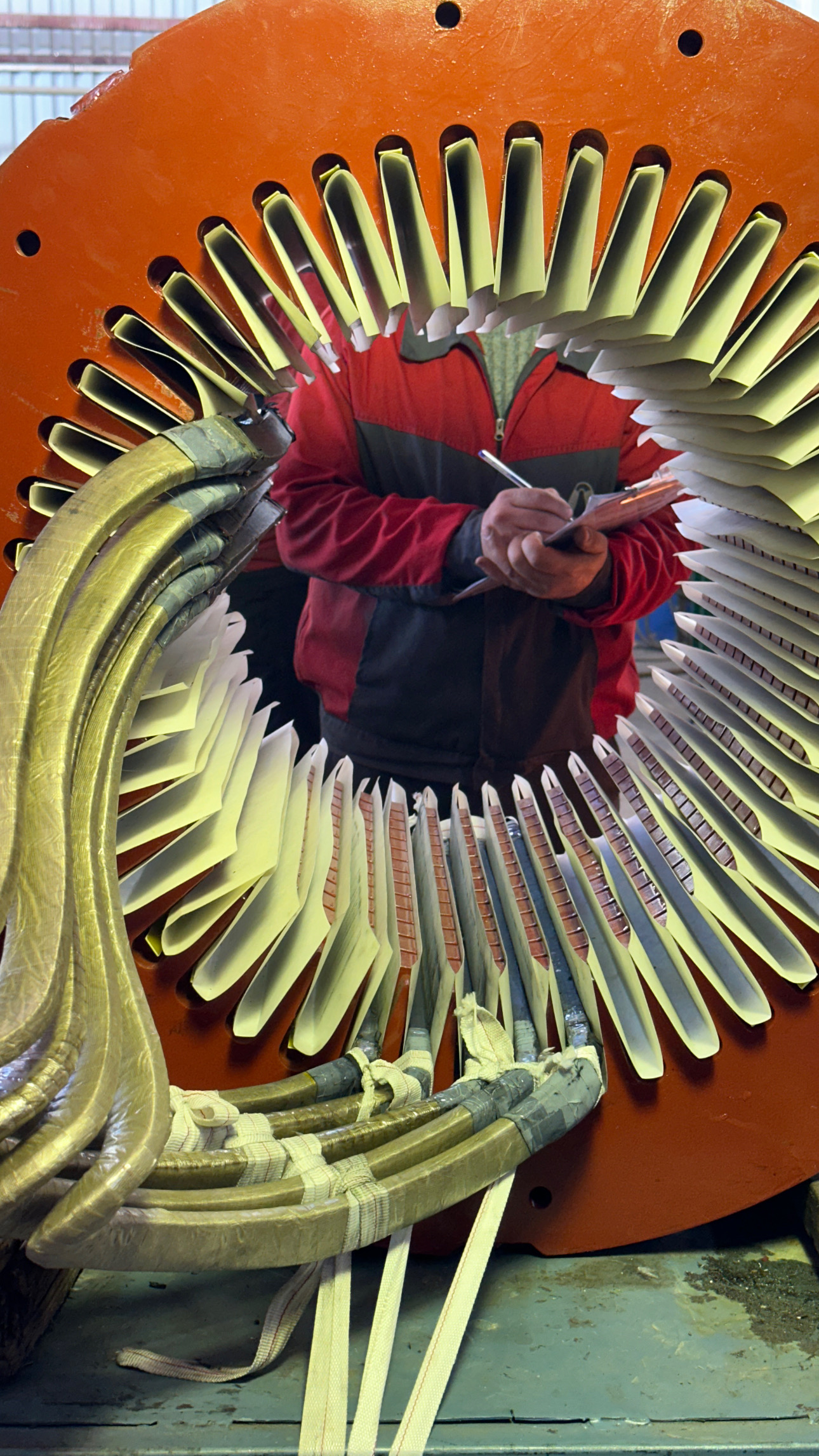

مراحل تخلیه و سیم‌پیچی مجدد را چگونه ثبت کنیم

برای سفارش سیم‌پیچی کامل، ثبت مراحل باید امکان پیگیری خروج سیم‌پیچ قبلی، وضعیت هسته و شیارها، مشخصات کلاف‌های جدید، جاگذاری، سربندی و آزمون نهایی را فراهم کند. عکس‌ها با شناسه ثابت همان موتور مرتبط شوند. یک عکس از کلاف تازه در میان شیارهای قدیمی، به‌تنهایی تعویض همه سیم‌پیچ را اثبات نمی‌کند؛ مجموعه مراحل و مقدار کار باید با تعهد مقایسه شود.

در همین تصویر، مرحله میانی کار دیده می‌شود؛ آن را به‌عنوان تصویر سیم‌پیچی تمام‌شده یا نتیجه آزمون نهایی معرفی نمی‌کنیم. در ثبت تخلیه کامل نیز باید روشن باشد کدام مجموعه و چه دامنه‌ای تخلیه شده است؛ تعویض کامل سیم‌پیچ استاتور الزاماً به معنی تعویض همه قطعات مکانیکی موتور نیست.

۸. چگونه تعمیر ناقص آرمیچر یا روتور موتور DC را بررسی کنیم؟

در موتور DC، آرمیچرِ گردان را با روتور قفس سنجابی موتور القایی یکی ندانیم. اتصال کلاف‌ها به کلکتور، مدار آرمیچر و تحریک، زغال‌ها و کموتاسیون باید متناسب با ساختار همان ماشین بررسی شوند. روش و نشانگر عیب روتوربار AC به‌صورت خودکار برای آرمیچر DC معتبر نیست.

پژوهش PdMA درباره تحلیل آنلاین موتور DC نشان می‌دهد اتصال کوتاه دورها یا گروه کلاف می‌تواند شکل موج و طیف جریان را تغییر دهد. در همان پژوهش، وضعیت زغال نسبت به محور خنثی نیز بر سیگنال اثر داشته است. پس تحلیل جریان و ولتاژ می‌تواند سرنخ فنی بدهد، اما دیدن یک تغییر طیفی به‌تنهایی نام و سابقه تعمیر را تعیین نمی‌کند. [۹]

ریپل آرمیچر را همراه با ولتاژ و شرایط کار بخوانید

در راهنمای EXP4000، نرم‌افزار DC4000 برای بررسی مدار آرمیچر و تحریک معرفی شده و بخش‌هایی برای شکل موج، ریپل و طیف دارد. راهنما برای ریپل زیاد آرمیچر، علاوه بر ویژگی مدار موتور، مشکلات تغذیه و درایو را هم مطرح می‌کند. در تحلیل DC باید نرم‌افزار و سنسور مناسب همین کاربرد استفاده شود؛ خروجی مدل القایی AC نباید برای DC تفسیر شود. [۱۰]

وقتی کارفرما می‌پرسد «روتور کامل تعمیر نشده؟»، ابتدا باید معلوم شود چه چیزی وعده داده شده است: سیم‌پیچی کامل آرمیچر، اصلاح اتصال، تعمیر کلکتور، تعویض یک گروه کلاف یا رفع عیب مکانیکی. سپس نشانه‌ها با همان دامنه تطبیق داده می‌شوند. اصلاح کلکتور یا تعمیر یک اتصال، بازسازی کامل آرمیچر نیست؛ حتی اگر پس از آن موتور راه بیفتد.

مسیر بررسی هدفمند آرمیچر

سوابق سرعت و بار، وضعیت تحریک و اطلاعات مبدل دریافت شوند. سیگنال ثبت‌شده در چند وضعیت قابل مقایسه بررسی شود. اگر نشانه‌ها به کموتاسیون یا مدار آرمیچر مربوط باشند، بررسی آفلاین متناسب مانند اندازه‌گیری بین تیغه‌ها و بازدید اتصالات تعریف شود. محل دقیق عیب یا کلاف ترمیم‌شده ممکن است به دسترسی و بررسی تکمیلی نیاز داشته باشد. [۱۱]

نوسان شدید، اگر ثبت و تکرار شود، یک یافته مهم است؛ با این حال ممکن است از مبدل، زغال، اتصال، بار یا خود آرمیچر منشأ بگیرد. هدف الوند صنعت جاوید البرز، تفکیک این مسیرها و ارائه گزارش است، تا کارفرما بابت «تعمیر کامل» تنها به یک نمایش راه‌اندازی یا گارانتی کلی اکتفا نکند. تعمیر موضعی درست نیز لزوماً ریپل شدید ایجاد نمی‌کند.

تصاویر تعمیر موضعی مجاز آرمیچر DC

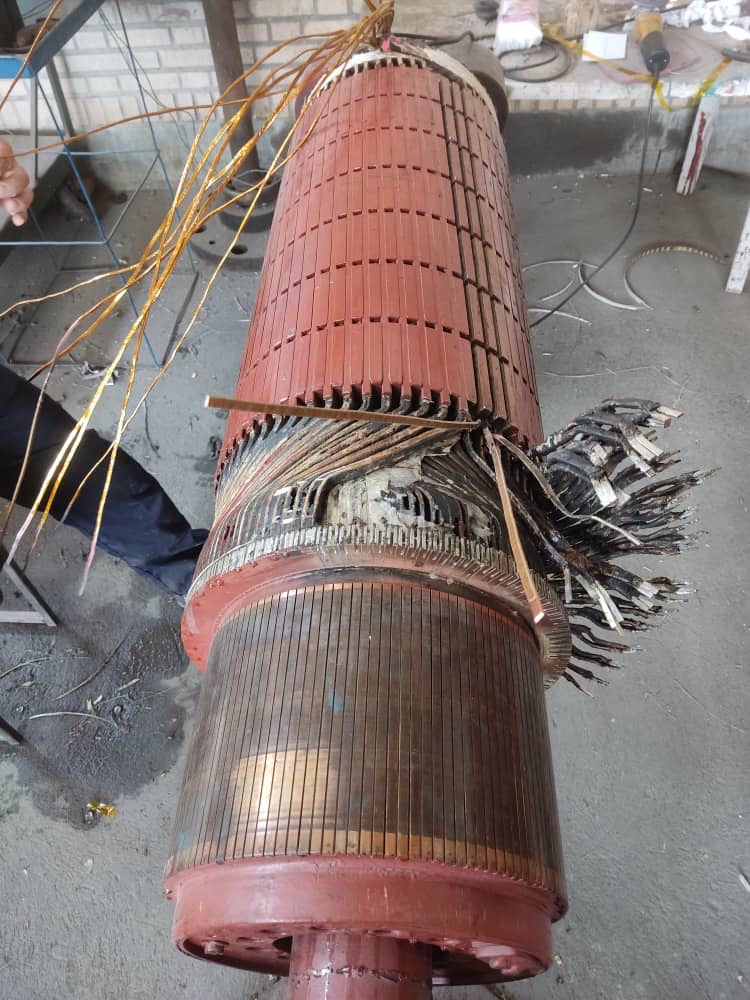

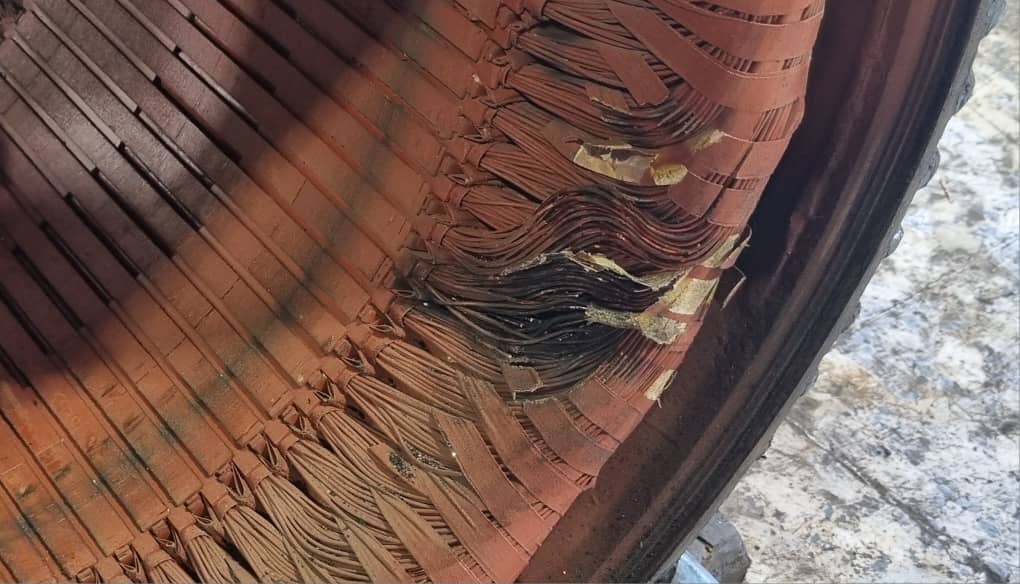

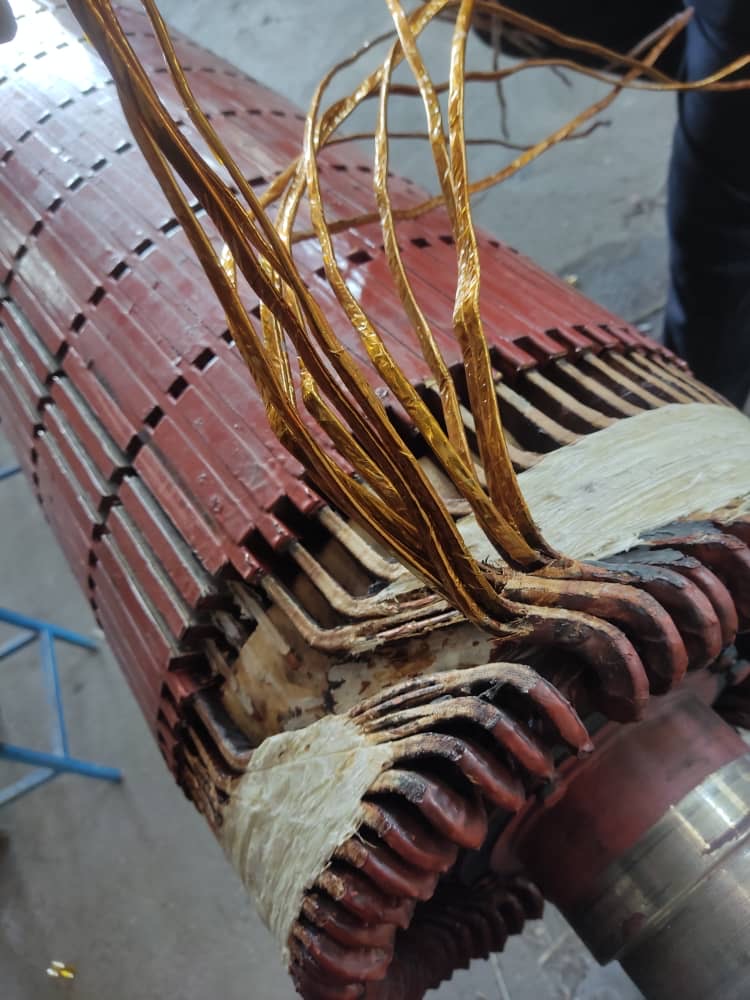

تصاویر ۷ و ۸، نماهای کارگاهی مداخله در بخشی از سیم‌پیچ آرمیچر را نشان می‌دهند. طبق توضیح مهندس مصطفی فلاح‌نژاد از الوند صنعت جاوید البرز، نمونه‌های تعمیر موضعی معرفی‌شده با اجازه کارفرما انجام شده‌اند. محل کار، مقدار تعویض، قسمت‌های باقی‌مانده و آزمون پس از مونتاژ باید در گزارش مشخص شوند. این نمونه‌ها برای آموزش تفاوت دامنه تعمیر ارائه شده‌اند و نشانه تخلف مشتری یا تعمیرکار دیگری معرفی نمی‌شوند.

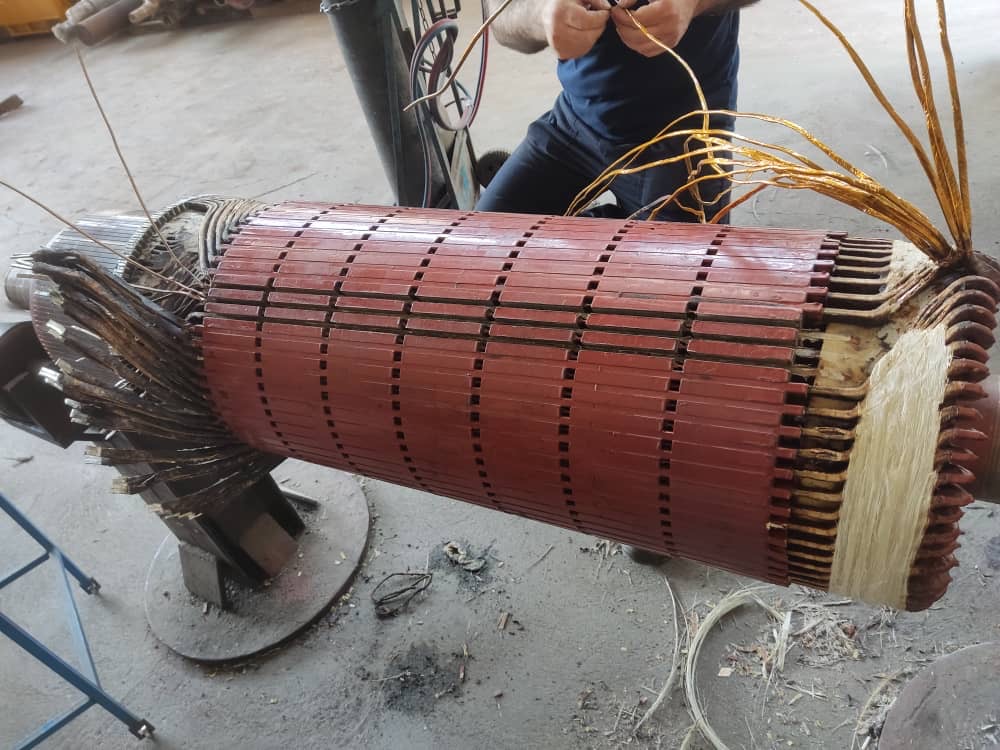

برای یک مقایسه مستند، نمای کلی آرمیچر را کنار این جزئیات قرار دهید و بخش مداخله‌شده را در شرح کار مشخص کنید. اختلاف ظاهر، رنگ یا تازگی نوار عایق می‌تواند محل بررسی را نشان دهد، اما کیفیت عایق زیر لایه‌ها، اتصال‌ها و نتیجه عملکرد به بررسی و آزمون همان آرمیچر نیاز دارد.

۹. چرا عدد روی درایو ممکن است همه تغییرات را نشان ندهد؟

صفحه درایو معمولاً برای کنترل و بهره‌برداری استفاده می‌شود. عددی که اپراتور می‌بیند ممکن است مقدار میانگین، RMS، فیلترشده یا تخمینی باشد؛ تعریف آن در مستندات همان درایو مهم است. چنین عددی با ثبت شکل موج و تحلیل محتوای فرکانسی یکسان نیست. یک نوسان یا مؤلفه کوچک می‌تواند در نمایش عدد کلی واضح نباشد.

این به معنی ناتوانی همه درایوها نیست. برخی سامانه‌ها ثبت سریع، ابزار تشخیصی یا پایش تخصصی دارند. سؤال عملی این است: چه سیگنالی، با چه نرخ و پهنای باندی ثبت شده و برای چه هدفی تحلیل می‌شود؟ گفتن «درایو خطا ندارد» به‌تنهایی کیفیت کامل تعمیر را ثابت نمی‌کند؛ همان‌طور که خطای درایو نیز به‌تنهایی مقصر را مشخص نمی‌کند.

آنالیز مستقل می‌تواند به تیم نگهداری امکان مقایسه داده با گزارش قبلی و مشاهده جزئیات بیشتری بدهد. Megger تفاوت تحلیل سیگنال جریان و ولتاژ با اتکا به مقادیر کلی RMS را توضیح داده است. نتیجه‌گیری ما برای ارزیابی تعمیر این است که نبود هشدار، جای گزارش پذیرش فنی را نمی‌گیرد. [۱۲]

برای موتورهای تغذیه‌شده از اینورتر، شکل موج سوئیچینگ، فرکانس خروجی و شرایط اندازه‌گیری باید در تحلیل لحاظ شوند. رنج نامناسب، پهنای باند سنسور یا ثبت ناقص می‌تواند نتیجه را گمراه کند. در DC نیز سنسور باید قابلیت سنجش جریان DC و مؤلفه‌های لازم را داشته باشد؛ ترانس جریان معمول AC، جای سنسور مناسب DC را نمی‌گیرد.

۱۰. گزارش آنلاین چگونه دریافت هزینه کامل در برابر کار محدود را بررسی می‌کند؟

دو موضوع را کنار هم قرار دهید: کیفیت کارکرد و مقدار کاری که تعهد شده است. ممکن است موتور پس از تعمیر ناقص رفتار نامطلوب داشته باشد؛ ممکن است تعمیر محدود خوب اجرا شده باشد ولی به جای تعمیر کامل فروخته شده باشد. در حالت دوم هم مغایرت دامنه می‌تواند مطرح باشد، حتی اگر در آزمون فعلی مشکل آشکار دیده نشود.

کارفرما حق دارد درباره پول پرداخت‌شده پاسخ مستند بخواهد. وقتی قلم «تعویض کامل» درج شده، گزارش باید مشخص کند چه سندی انجام آن را نشان می‌دهد. اگر فقط بخش محدودی ترمیم شده، همان کار و همان دامنه باید ثبت شود. گارانتی آینده، توضیح کار انجام‌شده امروز را حذف نمی‌کند.

گزارش دستگاه به پرونده اضافه می‌شود، همراه با شناسه موتور، تاریخ، روش اتصال، شرایط بار، فایل داده، نمودار و تفسیر متخصص. برای هر ادعا، سطح نتیجه تعیین شود: عیب مشاهده شده، قرینه فنی، مغایرت مستند یا موضوع نیازمند بررسی. این ساختار کمک می‌کند طرف‌ها درباره یک موضوع مشخص مذاکره کنند و وکیل یا کارشناس رسمی، مدارک قابل پیگیری داشته باشد.

برای اتصال در موتور فشار متوسط، دسترسی اندازه‌گیری باید از مسیر طراحی‌شده و تجهیزات واسط مجاز انجام شود؛ اتصال مستقیم ابزار کم‌ولتاژ به مدار فشار متوسط مجاز تلقی نشود. «بدون بازکردن موتور» به معنی «بدون ارزیابی دسترسی، ایمنی و کیفیت داده» نیست. [۱۲]

۱۱. بلبرینگ، شفت و درپوش: اندازه‌گیری جای نمایش را می‌گیرد

گرم‌کردن درپوش می‌تواند قطر نشیمن را تغییر دهد و جاگذاری یا بیرون‌آوردن حلقه بیرونی را آسان‌تر کند. بنابراین مشاهده لق‌شدن بلبرینگ در قطعه گرم، به‌تنهایی دلیل سایش دائمی نشیمن نیست. همین‌طور سفت‌بودن مجموعه در یک دمای خاص، سلامت کامل فیت را ثابت نمی‌کند.

برای ارزیابی، وضعیت ظاهری، دما و روش اندازه‌گیری ثبت می‌شود. قطر نشیمن و قطعه مربوط، پس از رسیدن به شرایط حرارتی مناسب و قابل مقایسه، در چند جهت و عمق سنجیده می‌شود. بیضی‌شدن، مخروطی‌شدن، آثار چرخش حلقه و خوردگی نیز بررسی می‌شوند. پذیرش ابعاد باید با نقشه یا توصیه سازنده و نقش آن محل در آرایش یاتاقان هماهنگ باشد.

در بعضی آرایش‌ها، حرکت محوری یک سمت برای انبساط حرارتی پیش‌بینی شده است. این حرکت با لقی ناشی از خرابی نشیمن یکسان نیست. لقی داخلی خود بلبرینگ هم موضوع جداگانه‌ای است. مخلوط‌کردن این سه مفهوم می‌تواند به تعمیر غیرضروری، حذف آزادی لازم مجموعه یا نتیجه‌گیری اشتباه در اختلاف منجر شود.

روش نصب، انتقال نیرو به حلقه مناسب، تمیزی سطوح و کنترل گرمایش بر عمر مجموعه مؤثرند. در انتخاب روانکار، مقدار و سازگاری آن نیز باید شرایط تجهیز لحاظ شود. راهنمای SKF برای موتورهای الکتریکی بر بررسی ابعاد و روش صحیح نصب تأکید دارد؛ عدد و روش اجرایی هر پرونده باید از مرجع مناسب همان تجهیز انتخاب شود. [۲]

۱۲. لرزش و تست بلبرینگ چه چیزی را نشان می‌دهند؟

آنالیز ارتعاش، پوش یا Envelope و روند دما می‌توانند در شناسایی نشانه‌های عیب یاتاقان و بررسی وضعیت کارکرد کمک کنند. اما این ابزارها «تاریخ تولد قطعه» نیستند. بلبرینگ نو با نصب نامناسب، آلودگی یا روانکاری غلط می‌تواند عملکرد نامطلوب داشته باشد؛ قطعه کارکرده نیز ممکن است در شرایط آزمون، نشانه آشکاری از خرابی نشان ندهد.

پرسش «آیا بلبرینگ مشکل دارد؟» با «آیا بلبرینگ فاکتورشده واقعاً تعویض شده؟» متفاوت است. پاسخ دوم به زنجیره مدارک خرید، نصب و شناسایی قطعه نیاز دارد. گزارش یک عدد ارتعاش یا تصویر دستگاه اندازه‌گیری، بدون شرایط آزمون و قابلیت تطبیق، پاسخ کامل هیچ‌یک از این دو پرسش نیست.

در ثبت ارتعاش، سرعت، بار، محل و جهت سنجش، وضعیت نصب، ابزار و زمان ثبت اهمیت دارند. تغییر پایه، هم‌محوری، کوپلینگ یا بار فرایند می‌تواند نتیجه را عوض کند. مقایسه پیش و پس از تعمیر باید تا حد امکان در شرایط قابل مقایسه باشد و تفاوت شرایط صریحاً گزارش شود.

اگر ابزار خروجی اختصاصی یا شاخصی با نام تجاری نمایش می‌دهد، معنا و روش تفسیر آن باید از مستندات همان ابزار استخراج شود. تبدیل یک شاخص به حکم کلی «نو بودن قطعه» یا «تعمیر کامل موتور» بدون مبنای معتبر، نتیجه‌ای بیش از ظرفیت آزمون است. در پرونده اختلاف، داده خام و توضیح روش به اندازه نتیجه نهایی اهمیت دارند.

۱۳. برنامه آزمون؛ روشن‌شدن موتور کافی نیست

تست نهایی باید متناسب با نوع ماشین، دامنه تعمیر، سابقه عایق و شرایط کاربرد تعریف شود. اندازه‌گیری مقاومت عایقی، مقاومت سیم‌پیچ، ابعاد، وضعیت مکانیکی، ارتعاش و عملکرد هر کدام پرسش متفاوتی را پاسخ می‌دهند. نتیجه مطلوب یک آزمون، همه عیب‌های احتمالی را رد نمی‌کند.

آزمون‌های ولتاژ بالا، ضربه‌ای یا تخلیه جزئی برای همه موتورها نسخه یکسان ندارند. خصوصاً در سیم‌پیچ‌های قدیمی یا تعمیر موضعی، انتخاب روش و سطح آزمون باید با وضعیت تجهیز و مرجع مربوط هماهنگ شود. اعمال آزمون نامتناسب ممکن است خطر ایجاد کند؛ این مقاله دستور اجرای آزمون یا جایگزین تصمیم متخصص نیست.

استاندارد AR100 از EASA چارچوبی برای ثبت، ارزیابی و تعمیر ماشین‌های دوار ارائه می‌کند و جای دستور سازنده، الزامات مشتری و مقررات کاربرد خاص را نمی‌گیرد. ماشین‌های ضدانفجار یا کاربردهای ویژه، ملاحظات جداگانه دارند. در گزارش باید مرجع انتخاب‌شده و حدود کاربرد آن معلوم باشد. [۳]

گزارش آزمون باید شناسه موتور، تاریخ، روش، شرایط، ابزار، مقادیر واقعی، معیار پذیرش و نتیجه را نشان دهد. عبارت «تست شد و سالم است» بدون این اجزا، مبنای ضعیفی برای پذیرش یا اختلاف است. آزمون انجام‌نشده باید انجام‌نشده ثبت شود؛ مقدار فرضی یا نتیجه آرمانی در گزارش جایی ندارد.

۱۴. پس از مشاهده مغایرت، شواهد را پیش از تعمیر دوباره حفظ کنید

اگر موضوع اختلاف جدی است، بازکردن، شستن، تراش‌کاری یا تعویض قطعات می‌تواند وضعیت اولیه را تغییر دهد. پیش از اقدام غیرقابل بازگشت، درباره نحوه ثبت و حفاظت از شواهد تصمیم بگیرید. در صورت خطر برای افراد یا تجهیزات، ایمنی مقدم است؛ علت اقدام فوری و وضعیت قبل و پس از آن تا حد ممکن ثبت شود.

پرونده اولیه باید قرارداد، سفارش، فاکتور، رسید پرداخت، گزارش تحویل، مکاتبات و عکس پلاک را کنار سوابق کارکرد قرار دهد. زمان نصب، ساعت کار، شرایط بار، هشدارهای حفاظت، تاریخ توقف و اقدامات پس از خرابی نیز ثبت شوند. اگر داده‌ای موجود نیست، آن را نامعلوم بنویسید؛ زمان یا عددی که بعداً حدس زده شده با داده ثبت‌شده یکی نیست.

فایل اصلی عکس و ویدئو را حفظ کنید. نسخه‌ای که برای توضیح یا پوشاندن اطلاعات محرمانه ویرایش می‌شود، جدا نگه دارید. نام فایل‌ها را به شماره پرونده و ترتیب بازدید مرتبط کنید و مشخص باشد هر تصویر چه زمانی، توسط چه کسی و از کدام دستگاه گرفته شده است. عکس باید نمای کلی و جزئیات لازم را نشان دهد؛ یک نمای نزدیک بدون زمینه ممکن است قابل تطبیق نباشد.

قطعات خارج‌شده با برچسب شناسه دستگاه، محل نصب، تاریخ و نام مسئول نگهداری ثبت شوند. انتقال موتور یا قطعه بین محل‌ها در صورت‌جلسه تحویل درج شود. از مخلوط‌کردن قطعات چند موتور یا تمیزکاری زودهنگام خودداری کنید. ثبت تحویل و نگهداری به فهم مسیر شواهد کمک می‌کند، اما خودبه‌خود اعتبار رسمی قضایی ایجاد نمی‌کند.

فهرست حداقلی ثبت وضعیت

شناسه پرونده و دستگاه؛ اشخاص حاضر؛ تاریخ و محل؛ وضعیت پلمب یا بسته‌بندی در صورت وجود؛ شرح اقدامات انجام‌شده؛ عکس‌های پیش از بازکردن؛ ترتیب دمونتاژ؛ مشخصات قطعات؛ محل نگهداری؛ و فهرست فایل‌ها و مدارک تحویلی. در بررسی مشترک، نظر طرف‌ها و موارد اختلاف نیز بدون تغییر معنای گفته‌ها ثبت شود.

۱۵. از گزارش فنی تا بررسی حقوقی؛ هر نقش را درست تعریف کنید

برای پیگیری یک اختلاف، گزارش فنی می‌تواند مسئله را روشن و مدارک را منظم کند؛ اما تعیین عنوان حقوقی، مسئولیت قانونی و صدور حکم در صلاحیت شرکت تعمیراتی نیست. گزارش الوند صنعت جاوید البرز، گزارش فنی شرکت است و نباید با نظریه کارشناس رسمی منتخب مرجع قضایی یا حکم دادگاه معرفی شود.

اگر احتمال از بین رفتن شواهد وجود دارد، موضوع حفظ رسمی دلایل را پیش از تعمیر مجدد با وکیل بررسی کنید. در مواد ۱۴۹ و ۱۵۰ قانون آیین دادرسی مدنی، تأمین دلیل برای حفظ و صورت‌برداری از دلایلی که استفاده بعدی از آنها دشوار می‌شود و امکان درخواست پیش از دعوا یا در جریان آن پیش‌بینی شده است. تأمین دلیل به معنی اثبات نهایی مسئولیت یا تضمین دریافت خسارت نیست. مرجع صالح و شیوه اقدام روز را وکیل با توجه به مقررات جاری پرونده تعیین می‌کند. [۴]

در پرونده‌ای با خسارت سنگین، بهتر است پرسش‌های فنی پیش از بازدید تنظیم شوند: دامنه تعمیر با تعهد تطابق دارد؟ قطعات با مشخصات سفارش همخوان‌اند؟ عیب فعلی چیست؟ چه عوامل دیگری محتمل‌اند؟ چه مدارکی برای نتیجه قطعی کم است؟ این پرسش‌ها از درخواست مبهم «اثبات تقلب» دقیق‌ترند و به کارشناس امکان می‌دهند در محدوده تخصص خود پاسخ دهد.

الوند صنعت جاوید البرز می‌تواند داده‌های فنی، تصاویر، اندازه‌گیری‌ها و جدول مغایرت‌ها را منظم کند تا برای بررسی وکیل یا کارشناس رسمی قابل ارائه باشد. اگر به بازدید یا آزمون رسمی نیاز باشد، هماهنگی روش ثبت و حضور اشخاص مربوط باید پیش از تغییر وضعیت دستگاه انجام شود. پذیرش یک گزارش و ارزش آن در رسیدگی، تابع ارزیابی مرجع مربوط است؛ هیچ نتیجه قضایی از پیش تضمین نمی‌شود.

بیان قابل دفاع به جای اتهام

به جای «تمام قطعات تقلبی بوده»، بنویسید «منشأ قطعات با مدارک ارائه‌شده احراز نشد و استعلام تکمیلی لازم است». به جای «تعمیرکار عمداً موتور را خراب کرده»، بنویسید «مغایرت اندازه‌گیری‌شده و عوامل محتمل خرابی در گزارش آمده؛ احراز علت و مسئولیت نیازمند بررسی تکمیلی است». این دقت، قدرت گزارش را کم نمی‌کند؛ آن را قابل بررسی می‌کند.

۱۶. خسارت‌های سنگین را با عدد و رابطه علت ثبت کنید

در یک خط تولید، خسارت ممکن است از قیمت موتور بسیار بیشتر شود؛ اما رقم بزرگ به‌تنهایی یک مطالبه مستند نیست. هزینه‌ها باید از اسناد مالی و عملیاتی استخراج و ارتباط آنها با رویداد بررسی شود. ادعای خسارت میلیاردی بدون زمان توقف، مدارک هزینه و توضیح علت، برای تصمیم مدیریتی و پیگیری اختلاف کافی نیست.

هزینه تعمیر مجدد، خرید قطعه، حمل، اجاره تجهیز جایگزین و هزینه بررسی را جدا ثبت کنید. توقف تولید، ضایعات و تأخیر تحویل، به مدارک مستقل مانند گزارش تولید، موجودی، قرارداد و ثبت توقف نیاز دارند. فروش ازدست‌رفته با سود ازدست‌رفته یکسان نیست؛ همه زیان‌های ادعایی نیز الزاماً از نظر حقوقی قابل مطالبه نیستند.

از دوباره‌شماری بپرهیزید. اگر هزینه‌ای در حساب تعمیر مجدد منظور شده، همان مبلغ را دوباره زیر عنوان دیگر جمع نکنید. هزینه عادی نگهداری، بهبود اختیاری و هزینه ناشی از شرایط مستقل باید تفکیک شوند. اقدامات انجام‌شده برای جلوگیری از افزایش خسارت نیز ثبت شوند؛ مثلاً توقف ایمن، استفاده از تجهیز جایگزین یا اصلاح شرایط نصب.

خروجی مناسب، جدولی با مبلغ، تاریخ، سند، شرح ارتباط و وضعیت تأیید هر قلم است. جمع اولیه مالی را با رقم قطعی قابل مطالبه یکی ندانید. ارزیابی فنی به توضیح ارتباط رویدادها کمک می‌کند و وکیل و کارشناسان مربوط، مبانی حقوقی و مالی را بررسی می‌کنند.

۱۷. الوند صنعت جاوید البرز چگونه کنار مدیران و صاحبان تجهیزات قرار می‌گیرد؟

الوند صنعت جاوید البرز خدمات مشاوره و بررسی فنی خرید و تعمیر موتورهای صنعتی را با هدف روشن‌کردن وضعیت تجهیز و تصمیم بعدی ارائه می‌کند. شما می‌توانید پیش از خرید، پیش از تأیید صورت‌حساب یا پس از بروز اختلاف، مدارک موتور و شرح مسئله را برای بررسی اولیه ارائه کنید و با مهندس مصطفی فلاح‌نژاد درباره مسیر بررسی گفت‌وگو داشته باشید. ارزیابی از راه دور، در حد مدارک و تصاویر است؛ نتیجه قطعی بعضی پرسش‌ها به بازدید و آزمون نیاز دارد.

در بررسی اصالت، الوند صنعت جاوید البرز مدارک منشأ، هویت و تناسب قطعه را ارزیابی می‌کند و در صورت امکان، مسیر استعلام سازنده را مشخص می‌سازد. در ارزیابی تعمیر، دامنه ادعاشده با وضعیت قابل مشاهده و شواهد موجود مقایسه می‌شود. آنالیز آنلاین جریان با Baker EXP4000 نیز می‌تواند پیش از بازکردن موتور، قرائن عملکردی را ثبت و مسیر بررسی را هدفمند کند. در بررسی خرابی، عوامل الکتریکی، مکانیکی و شرایط بهره‌برداری متناسب با پرونده بررسی می‌شوند.

مراحل پیشنهادی همکاری

مرحله اول ـ تشکیل پرونده: دریافت پلاک، سفارش، صورت‌حساب، گزارش قبلی، عکس و شرح زمان‌بندی رویداد. پرسش اصلی و مدارک ناقص مشخص می‌شوند.

مرحله دوم ـ تعیین دامنه: نیاز به بازدید، دمونتاژ، اندازه‌گیری، آزمون یا استعلام تعیین و درباره هزینه، زمان و خروجی توافق می‌شود. اقدامی که شواهد را تغییر می‌دهد باید پیش از اجرا روشن باشد.

مرحله سوم ـ بررسی و ثبت: وضعیت اولیه و اقدامات ثبت می‌شوند. داده واقعی، روش، ابزار و محدودیت‌ها در پرونده قرار می‌گیرند؛ آزمون خارج از امکانات یا دامنه توافق، انجام‌شده معرفی نمی‌شود.

مرحله چهارم ـ گزارش: یافته‌ها، مغایرت‌ها، موارد نامعلوم، مدارک پشتیبان و پیشنهاد تصمیم بعدی ارائه می‌شوند. اگر پرونده نیازمند مرجع رسمی یا بررسی تخصصی دیگری باشد، این نیاز در گزارش مشخص می‌شود.

مرحله پنجم ـ تصمیم عملی: کارفرما بر اساس گزارش می‌تواند درباره پذیرش، رفع مغایرت، تعمیر تکمیلی، استعلام یا مراجعه به وکیل و کارشناس رسمی تصمیم بگیرد. الوند صنعت جاوید البرز به جای وعده نتیجه قطعی در همه پرونده‌ها، مسیر بررسی و خروجی قابل سنجش را روشن می‌کند.

۱۸. گزارش حرفه‌ای چه اجزایی باید داشته باشد؟

گزارش خوب فقط چند عکس و یک نتیجه کلی نیست. خواننده‌ای که در بازدید حضور نداشته باید بتواند بفهمد چه دستگاهی بررسی شده، پرسش چه بوده، چه اقداماتی انجام شده و هر نتیجه بر کدام مدرک تکیه دارد. شناسه موتور و قطعات باید در سراسر پرونده یکسان بماند.

مشاهده را از تفسیر جدا بنویسید. «اثر سایش در محل مشخص دیده شد» یک مشاهده است؛ «این اثر ناشی از نصب قبلی بوده» تحلیلی است که مدرک بیشتری می‌خواهد. اگر اندازه‌گیری با ابزار یا شرایط محدود انجام شده، این محدودیت باید کنار نتیجه باشد؛ نه در حاشیه‌ای که خواننده متوجه آن نشود.

جدول مغایرت‌ها بهتر است برای هر مورد، تعهد قراردادی، وضعیت بررسی‌شده، مدرک پشتیبان و پرسش باز را نشان دهد. نتیجه‌ای که به استعلام یا آزمون تکمیلی وابسته است، قطعی نوشته نشود. گزارش قابل دفاع از تفاوت میان «تأیید شد»، «با شواهد موجود سازگار است» و «قابل احراز نیست» استفاده می‌کند.

۱۹. پرسش‌های رایج مدیران صنایع

آیا فقط با عکس می‌توان اصالت یا کیفیت تعمیر را تشخیص داد؟

عکس می‌تواند برای غربال اولیه، مشاهده نوشته‌ها و تعیین مسیر بررسی مفید باشد. وضعیت کامل عایق، ابعاد داخلی یا تاریخ نصب قطعه معمولاً از عکس به‌تنهایی معلوم نمی‌شود. نتیجه اولیه باید به همان حدود مقید باشد.

اگر موتور پس از تعمیر روشن می‌شود، چرا بررسی لازم است؟

روشن‌شدن، نشانه‌ای از عملکرد در شرایط مشاهده‌شده است. رفتار زیر بار، افزایش دما، وضعیت عایق، فیت و دوام قطعات پرسش‌های دیگری هستند. سطح بررسی باید با اهمیت تجهیز و دامنه تعمیر تناسب داشته باشد.

آیا تعمیر محدود همیشه باعث خرابی زودهنگام می‌شود؟

خیر. تعمیر محدود در شرایط مناسب می‌تواند قابل قبول باشد. مسئله این است که تصمیم فنی، دامنه واقعی و محدودیت‌ها روشن باشند و به جای بازسازی کامل فروخته نشود.

آیا گزارش الوند صنعت جاوید البرز برای دادگاه کافی است؟

گزارش فنی می‌تواند بخشی از مدارک ارائه‌شده باشد. کافی‌بودن، ارزش استنادی و نیاز به کارشناسی رسمی را مرجع رسیدگی تعیین می‌کند. این خدمت تضمین رأی یا وصول خسارت نیست.

اگر موتور را قبلاً دوباره تعمیر کرده باشیم چه می‌شود؟

پرونده الزاماً بسته نمی‌شود، اما بخشی از شواهد اولیه ممکن است تغییر کرده باشد. تصاویر قبلی، قطعات نگهداری‌شده، گزارش تعمیر دوم و سوابق عملیاتی باید جمع‌آوری و این محدودیت صریحاً اعلام شود.

برای شروع چه اطلاعاتی ارسال کنیم؟

پلاک خوانا، شرح عیب یا مغایرت، زمان رویداد، سفارش و فاکتور، گزارش آزمون موجود و عکس‌های واقعی را آماده کنید. مبلغ یا نام طرف اختلاف را جایگزین شرح فنی نکنید؛ ابتدا پرسش قابل بررسی را مشخص کنید.

۲۰. پیشگیری از کلاهبرداری صنعتی؛ شفافیت حق کارفرماست

کارفرمایی که هزینه تعمیر کامل می‌پردازد، حق دارد خدمت کاملِ تعریف‌شده در قرارداد را دریافت کند. تحویل تعمیر موضعی در برابر تعهد روشن به بازسازی کامل، باید با سند بررسی و پاسخ داده شود. هیچ واژه تبلیغاتی، رنگ تازه یا عبارت کلیِ «تضمین می‌کنیم» جای توضیح این مغایرت را نمی‌گیرد. هزینه بالای تولید، دلیل پذیرش ابهام در صورت‌حساب نیست.

موضوع کلاهبرداری صنعتی را باید با صراحت در آگاهی‌سازی مطرح کرد، بدون آنکه هر خرابی یا اختلاف قراردادی خودکار جرم نامیده شود. احراز جرم و مسئولیت حقوقی نیازمند رسیدگی و ادله است. در مسیر فنی، ما می‌توانیم تفاوت تعهد و اجرا، نشانه عیب و مدارک مفقود را روشن کنیم. همین دقت، راه مطالبه پاسخ را قوی‌تر می‌کند.

آسیب چنین رفتارهایی فقط به یک دستگاه محدود نمی‌شود. اگر کارفرما نتواند خدمت واقعی را از ادعا جدا کند، اعتماد به تعمیرکارانی که درست کار می‌کنند هم تضعیف می‌شود. دفاع از صنعتگران زحمتکش با پنهان‌کردن اختلاف‌ها ممکن نیست؛ شفاف‌کردن دامنه تعمیر، آموزش خریدار و ارائه سند، معیار حرفه‌ای مشترک می‌سازد.

پول کار کامل، اجرای ناقص؛ نمونه‌های مغایرت قابل بررسی

کم‌فروشی فقط به تعویض چند کلاف محدود نیست. اگر قطعه یا خدمتی در صورت‌حساب درج و دریافت شده، اجرای همان قلم باید قابل تطبیق با دستگاه مشتری باشد. نمونه‌های زیر مسیر بررسی را نشان می‌دهند؛ مطرح‌کردن هر مورد درباره یک تعمیرکار مشخص، نیازمند مدارک همان پرونده است.

تحویل «داغی» بدون ثبت منشأ، گزارش آزمون بدون شناسه موتور و فیلمی که ارتباط مراحل آن با همان تجهیز روشن نیست، باید موجب مطالبه توضیح شود. در مقابل، این کمبودها به‌تنهایی حکم تقلب نیستند؛ با تطبیق مدارک، بازدید هدفمند و آزمون مناسب، باید معلوم شود چه کاری انجام شده و چه بخش‌هایی هنوز قابل احراز نیست.

برای بررسی مغایرت، مدارک دستگاه خودتان را ارسال کنید

اگر بابت سیم‌پیچی کامل، تعویض بلبرینگ یا قطعه دیگری پول داده‌اید و درباره اجرای کار تردید دارید، پلاک، سفارش، صورت‌حساب، گزارش آزمون و عکس و فیلم دریافتی را برای بررسی اولیه به الوند صنعت جاوید البرز ارائه کنید. ما دامنه تعهد را با شواهد اجرای کار تطبیق می‌دهیم و در صورت نیاز، بازدید، آنالیز آنلاین جریان یا بررسی قطعه را پیشنهاد می‌کنیم. نتیجه با یافته‌ها و حدود بررسی گزارش می‌شود؛ از یک عکس یا عدد مِگِر، رأی قطعی صادر نمی‌کنیم. هماهنگی با مهندس مصطفی فلاح‌نژاد: ۰۹۳۰۹۹۹۹۱۹۵.

تعهد ما به صداقت در خرید و تعمیر

در الوند صنعت جاوید البرز، می‌خواهیم کارفرما پیش از پرداخت بداند چه کالایی دریافت می‌کند و چه کاری برای دستگاهش انجام می‌شود. اگر راه‌حل، تعمیر موضعی است، همان را توضیح می‌دهیم؛ اگر سیم‌پیچی کامل لازم است، دامنه آن را روشن می‌کنیم. موتور کارکرده، بازسازی‌شده و موتور با مشخصات متفاوت باید با وضعیت واقعی خود معرفی شوند. هدف ما اجرای درست کار و کمک به انتخاب آگاهانه صنعتگر است.

تعمیر موضعیِ اعلام‌شده و مجاز با پنهان‌کردن دامنه کار تفاوت دارد. دریافت پول برای خدمت کامل، مسئولیت پاسخ‌گویی درباره اجرای همان خدمت ایجاد می‌کند. همچنین نصب پلاکی با مشخصات نامرتبط، تصمیم خرید و بهره‌برداری را منحرف می‌سازد. در چنین اختلافی، کارفرما حق دارد توضیح دقیق و مدرک مطالبه کند؛ بررسی فنی باید محل و نوع مغایرت را روشن کند.

فریب مشتری و پنهان‌کردن واقعیت تجهیز با مسئولیت حرفه‌ای صنعت سازگار نیست. آگاهی‌سازی باید به صنعتگر امکان بدهد پیش از خسارت پرسش درست بپرسد و پس از مشاهده مغایرت، مستند و منظم پیگیری کند. احترام به حاصل کار و سرمایه مردم، در معرفی صادقانه کالا، شرح واقعی تعمیر و پاسخ‌گویی پس از تحویل دیده می‌شود.

رزومه را بررسی کنید، اما ظاهر شرکت را معیار صداقت ندانید

نبود رزومه مرتبط و مدارک قابل پیگیری، ارزیابی ریسک را دشوار می‌کند؛ مخصوصاً برای تجهیز حیاتی که توقفش هزینه زیادی دارد. با این حال، تازه‌تأسیس‌بودن، اندازه کارگاه، محل استقرار یا حضور در شهر صنعتی، به‌تنهایی دلیل صلاحیت یا بی‌صلاحیتی نیست. معیار، سابقه مرتبط قابل راستی‌آزمایی، توان آزمون، مسئول فنی مشخص و پذیرش تعهد مکتوب است.

از تأمین‌کننده نمونه گزارش مربوط به تجهیز مشابه، شرح روش اجرا و معیار پذیرش بخواهید. نام مشتری قبلی یا عکس یک موتور بزرگ، بدون اجازه و امکان تطبیق، رزومه قطعی نمی‌سازد. همچنین شرکت نباید قابلیت مجموعه دیگری را به‌عنوان امکانات خودش معرفی کند؛ آزمون برون‌سپاری‌شده، در صورت استفاده، باید مشخص باشد.

۲۱. هزینه تعمیر موضعی، کامل و گارانتی را چگونه روشن کنیم؟

قیمت واحد برای همه موتورهای یک توان وجود ندارد. ساختار AC یا DC، ولتاژ، تعداد و نوع کلاف، وضعیت هسته و آرمیچر، آسیب مکانیکی، مواد، آزمون‌ها و دشواری حمل بر دامنه کار اثر دارند. به همین دلیل، عدد مشخص باید پس از شناخت دستگاه و تعریف خدمات ارائه شود. عنوان «اورهال کامل» بدون فهرست اقلام، برای مقایسه قیمت کافی نیست.

پیش‌فاکتور باید اقلام قطعی، مشروط و خارج از دامنه را جدا کند. اگر پس از بازکردن معلوم شد ترمیم محدود کافی است، تغییر دامنه و مبلغ باید ثبت شود. اگر به بازسازی کامل نیاز بود، دلیل فنی و هزینه اضافه پیش از اقدام روشن شوند. کارفرما نباید بعد از پرداخت برای نخستین بار بفهمد فقط چند کلاف یا یک اتصال تعمیر شده است.

گارانتی باید قابل فهم و قابل پیگیری باشد

موضوع پوشش، مدت و مبدأ آن، شرایط کار، موارد خارج از پوشش، مسئول رسیدگی و اقدام در صورت خرابی باید نوشته شوند. صرف تکرار کلمه گارانتی، کیفیت یا انجام کامل خدمات را ثابت نمی‌کند. ضمانت معتبر می‌تواند به اعتماد کمک کند، وقتی کنار دامنه روشن، آزمون و گزارش قرار گیرد؛ عنوان ضمانت نباید پرسش درباره کار واقعی را بی‌پاسخ بگذارد.

همه موتورهای تعمیرشده برای تمام شرایط بار و محیط مناسب نیستند. محدودیت بهره‌برداری باید پیش از پذیرش اعلام شود. اگر تعمیر موضعی با دامنه مشخص توافق شده، شرایط آن نیز روشن باشد. پرداخت بابت «کامل» و تحویل «محدود» بدون توافق، موضوعی است که باید در گزارش مغایرت صریح دیده شود.

۲۲. دعوت الوند صنعت جاوید البرز به همکاری برای آگاهی‌سازی صنعتگران

الوند صنعت جاوید البرز از مدیران کارخانه‌ها، مسئولان خرید، تیم‌های نگهداری، تعمیرکاران مسئولیت‌پذیر و متخصصان آزمون دعوت می‌کند در مسیر آگاهی‌سازی و شفافیت تعمیرات صنعتی همکاری کنند. هدف این همکاری، آموزش روش انتخاب خدمت، شناخت تفاوت تعمیر موضعی و کامل و مطالبه گزارش قابل بررسی است. همکاری تخصصی می‌تواند حول یک برنامه روشن آموزشی تعریف شود؛ شرایط آن نیازمند توافق جداگانه است.

پیشنهاد تشکیل گروه تخصصی و سمپوزیوم آموزشی

یک گروه تخصصی می‌تواند نمونه فرم سفارش، چک‌لیست پذیرش، روش ثبت شواهد و تجربه‌های بی‌نام را به اشتراک بگذارد. برای سمپوزیوم پیشنهادی، محورهای آموزشی شامل تعریف دامنه تعمیر، اصول خواندن گزارش آنالیز آنلاین، تفاوت آزمون AC و DC، ارزیابی رزومه، شفافیت پیش‌فاکتور و حفظ شواهد در اختلاف خواهد بود. زمان، مکان و برنامه اجرایی پس از هماهنگی اعلام می‌شود؛ این دعوت، اعلام برگزاری قطعی نیست.

در این برنامه، پرونده‌ها با اجازه صاحب مدارک و با رعایت محرمانگی بررسی شوند. هدف، آموزش از شواهد واقعی است؛ نه انتشار اتهام علیه اشخاص. نمونه‌ها باید نشان دهند چه قراردادی بسته شد، چه کاری ثبت شد، چه آزمونی انجام شد و کدام نتیجه با کدام مدرک پشتیبانی می‌شود. گزارش مخالف یا محدودیت بررسی نیز حذف نشود.

آموزش کارفرما از چند پرسش ساده شروع می‌شود: چه بخشی تعمیر می‌شود؟ کدام بخش باقی می‌ماند؟ قیمت هر دامنه چگونه شکل می‌گیرد؟ معیار تحویل چیست؟ اگر اختلاف پیش آمد، چه مدارکی داریم؟ وقتی پاسخ این پرسش‌ها قبل از سفارش روشن باشد، سوءاستفاده از عنوان‌های مبهم دشوارتر می‌شود و کار درست، قابل تشخیص‌تر خواهد بود.

راهنمایی اولیه برای تجهیز مشکوک

اگر به دامنه تعمیر یا کیفیت دستگاه خود تردید دارید، با مهندس مصطفی فلاح‌نژاد تماس بگیرید و پلاک، صورت‌حساب و شرح مسئله را آماده کنید. راهنمایی اولیه کمک می‌کند بدانید از کدام سند یا تست شروع کنید و در چه شرایطی بازدید لازم است. اگر بازکردن ضرورت پیدا کند، ثبت وضعیت، حفظ شواهد و اجرای آن توسط فرد صلاحیت‌دار باید پیش از اقدام مشخص شوند؛ به کارفرما توصیه نمی‌شود موتور را بی‌برنامه باز کند.

حق کارفرما، دریافت همان خدمت توافق‌شده است؛ اعتبار تعمیرکار حرفه‌ای هم از شفافیت همان خدمت حفظ می‌شود. الوند صنعت جاوید البرز این مسیر را با مشاوره، آنالیز جریان، بررسی فنی و گزارش مستند دنبال می‌کند و برای همکاری آموزشی و تخصصی، آماده گفت‌وگو است.

مشاوره و هماهنگی بررسی فنی

اگر درباره اصالت موتور یا قطعات، تطابق تعمیر با صورت‌حساب یا علت خرابی پس از تحویل تردید دارید، پیش از تغییر وضعیت دستگاه، پرونده و مدارک را منظم کنید. الوند صنعت جاوید البرز برای تعیین مسیر بررسی، آنالیز آنلاین جریان، ارزیابی فنی و آماده‌سازی گزارش مستند مشاوره ارائه می‌دهد. برای همکاری در برنامه آگاهی‌سازی و گروه تخصصی پیشنهادی نیز می‌توانید تماس بگیرید.

برای هماهنگی، تصویر پلاک، شرح نیاز و مدارک موجود را آماده کنید. دامنه خدمت، هزینه و زمان بررسی پس از شناخت موضوع مشخص می‌شود.

مهندس مصطفی فلاح‌نژاد | الوند صنعت جاوید البرز
تماس: ۰۹۳۰۹۹۹۹۱۹۵

۲۳. دیتاشیت اصلی و نقشه فابریک؛ مرجع تطبیق ادعا با مشخصات موتور

هدف الوند صنعت جاوید البرز این است که وب‌سایتش به مرجعی قابل اتکا برای اصالت و صداقت در خرید و تعمیر الکتروموتور تبدیل شود. در برنامه توسعه بخش اسناد فنی، کاتالوگ‌ها، دیتاشیت‌ها و نقشه‌های اصلی سازندگانی مانند ABB، Siemens و MENZEL با نام برند، خانواده محصول، کد مدل و نسخه سند معرفی می‌شوند. کارفرما باید بتواند مشخصات ادعاشده را با مدرک همان موتور مقایسه کند و برای موارد مبهم، مشاوره فنی بگیرد. این هدف، با گردآوری اسناد قابل ردیابی و گزارش دقیق محقق می‌شود؛ نه با اعلام اصالت از روی یک عکس.

موتور ۲۵۰ کیلووات یک وزن ثابت ندارد

توان روی پلاک، به‌تنهایی وزن یا ابعاد دقیق را تعیین نمی‌کند. برای نمونه، در بررسی یک موتور ۲۵۰ کیلووات باید برند، خانواده، کد کامل محصول، تعداد قطب، ولتاژ، فریم، نوع نصب، خنک‌کاری و گزینه‌های سفارشی مشخص باشند. تفاوت بدنه، فلنج، فن مستقل، ترمز یا طراحی مخصوص می‌تواند مقایسه را تغییر دهد. وزن خالص موتور را با وزن حمل، بسته‌بندی یا مجموعه متصل اشتباه نکنید؛ همچنین وزن نمونه کاتالوگی را بدون بررسی نسخه و پیکربندی، حکم قطعی موتور سفارشی ندانید.

کاتالوگ رسمی ABB برای موتورهای Process performance، داده‌ها را با نوع موتور و کد محصول در کنار وزن و مشخصات عملکرد ارائه می‌کند. MENZEL نیز میان سری استاندارد و تغییرات سفارشی تمایز می‌گذارد. بنابراین سؤال حرفه‌ای این نیست که «هر موتور این توان باید چند کیلو باشد؟»؛ سؤال این است که «این کد و این پیکربندی، طبق کدام نسخه سند چه مشخصاتی دارد؟» [۱۵، ۱۶]

آیا مقدار فابریک L و R همیشه در کاتالوگ هست؟

R مقاومت و L اندوکتانس است؛ این دو با جریان نامی، امپدانس کلی یا مقاومت عایقیِ مِگِر یکسان نیستند. بعضی اسناد سازنده این پارامترها را منتشر می‌کنند: برای نمونه، راهنمای رسمی Siemens برای خانواده SIMOTICS M-1PH1 در نسخه آوریل ۲۰۱۶، مقاومت فاز در دمای ۲۰ درجه و اندوکتانس مغناطیس‌کننده را جداگانه درج کرده است. این نمونه نشان می‌دهد ابتدا باید تعریف پارامتر را خواند؛ مقدار آن به موتورهای دیگر قابل تعمیم نیست. [۱۷]

نمی‌توان وعده داد مقدار L و R همه موتورهای صنعتی در کاتالوگ عمومی موجود است. برای اطلاعات منتشرنشده، دیتاشیت اختصاصی، گزارش آزمون کارخانه، مدارک سفارش یا استعلام سازنده لازم می‌شود. خانه بدون داده باید «در این سند منتشر نشده» بماند؛ عدد یک موتور مشابه، مرجع فابریک موتور مشتری نیست. اگر منظور ثابت زمانی L/R باشد، مدار و تعریف همان پارامتر باید مشخص شود؛ آن را با L یا R به‌تنهایی یا کد جریان روتور قفل‌شده اشتباه نگیریم.

در اندازه‌گیری R، اتصال فاز یا خط، آرایش ستاره یا مثلث، وضعیت سرکابل‌ها، روش کم‌مقاومت و دمای سیم‌پیچ اهمیت دارند. برای L نیز تعریف پارامتر، فرکانس و شرایط آزمون و وضعیت روتور، متناسب با نوع ماشین، باید معلوم باشند. خروجی شناسایی موتور در یک درایو ممکن است پارامتر تخمینی مدل باشد؛ نباید بی‌توضیح جای اندازه‌گیری یا داده کارخانه قرار گیرد. مقایسه فنی باید روش، واحد، شرایط و عدم‌قطعیت را کنار مقدار ثبت کند.

دیتاشیت چه کمکی به بررسی کم‌فروشی می‌کند؟

دیتاشیت و نقشه، مشخصات مورد انتظار را روشن می‌کنند؛ پرونده تعمیر، کار انجام‌شده را. اگر بلبرینگ فاکتورشده با قطعه مناسب همان نسخه تفاوت داشته باشد، یا ابعاد و کد موتور تحویلی با سفارش نخواند، مرجع اصلی به مشخص‌کردن مغایرت کمک می‌کند. اما نزدیک‌بودن وزن، مقاومت یا اندوکتانس به یک مقدار مرجع، به‌تنهایی تعویض تمام کلاف‌ها، نو بودن قطعه یا اصالت کل دستگاه را ثابت نمی‌کند. اسناد اصلی، عکس مراحل همان موتور، آزمون مناسب و شرح واقعی صورت‌حساب باید در کنار هم بررسی شوند.

هر سند در مرجع الوند صنعت جاوید البرز باید شناسنامه داشته باشد

برای هر سند: سازنده، خانواده محصول، کدهای تحت پوشش، شماره سند، تاریخ و ویرایش، زبان، واحدها و لینک منبع اصلی ثبت شود. کاتالوگ قدیمی حذف یا به‌عنوان نسخه جدید معرفی نشود؛ موتور قدیمی ممکن است به همان ویرایش نیاز داشته باشد. وضعیت سند نیز روشن باشد: کاتالوگ عمومی، دیتاشیت اختصاصی، نقشه سازنده یا گزارش اندازه‌گیری الوند صنعت جاوید البرز. گزارش ما باید با نام خودش ارائه شود و جای مدرک فابریک سازنده ننشیند.

دسترسی مشتری به لینک رسمی دانلود، همراه راهنمای تطبیق مدل، مبنای انتشار است. بازنشر فایل فقط با رعایت اجازه و شرایط صاحب سند انجام می‌شود. در موتور سفارشی یا سند ناموجود، مسیر استعلام اعلام شود. هدف، مرجعیت از راه کیفیت پاسخ، شفافیت منشأ و اصلاح خطاهاست؛ نه ادعای بزرگ‌ترین بودن یا تضمین بدون بررسی.

نمونه مسیرهای رسمی برای شروع جست‌وجو

ABB ـ خانواده موتورهای Process performance و معرفی کاتالوگ رسمی

MENZEL ـ فهرست کاتالوگ‌ها و اسناد رسمی موتورهای AC و DC

Siemens ـ نمونه راهنمای رسمی SIMOTICS M-1PH1 شامل پارامترهای R و L، آوریل ۲۰۱۶

این لینک‌ها، مسیر منابع سازنده‌اند؛ اعلام تکمیل یا راه‌اندازی بخش اسناد وب‌سایت الوند صنعت جاوید البرز نیستند. برای انتخاب سند موتور خود، تصویر پلاک و کد کامل تجهیز را همراه پرسش فنی آماده کنید. اگر در تطبیق کد یا نسخه سند ابهام دارید، موضوع را با مهندس مصطفی فلاح‌نژاد مطرح کنید.

پیوست اجرایی: چک‌لیست کارفرما

پیش از خرید: وضعیت نو، انبارشده، کارکرده یا بازسازی‌شده روشن است؛ مشخصات با کاربرد تطبیق دارد؛ ادعای اصالت و منشأ مدارک دارد؛ آزمون و معیار پذیرش تعیین شده‌اند.

پیش از تعمیر: عیب اولیه و هویت ثبت شده؛ دامنه ترمیم یا تعویض مشخص است؛ تغییرات احتمالی نیاز به ثبت و تأیید دارند؛ تکلیف قطعات خارج‌شده و مدارک تحویلی معلوم است.

هنگام تحویل: صورت‌حساب با کار انجام‌شده تطبیق داده شده؛ گزارش آزمون مربوط به همان موتور است؛ موارد انجام‌نشده معلوم‌اند؛ شرایط نصب و بهره‌برداری لازم ثبت شده‌اند.

در اختلاف: وضعیت اولیه پیش از اقدام مجدد حفظ شده؛ اسناد و فایل‌های اصلی نگهداری می‌شوند؛ هزینه‌ها با سند تفکیک شده‌اند؛ برای اقدامات رسمی و تغییر شواهد، هماهنگی حقوقی لازم بررسی شده است.

در آنالیز آنلاین: نوع موتور و روش تحلیل مناسب مشخص است؛ ولتاژ و جریان و شرایط کار ثبت می‌شوند؛ داده با وضعیت مرجع قابل مقایسه است؛ عدم‌قطعیت و علل جایگزین بررسی شده‌اند؛ نمودار عملکرد با اثبات دامنه تاریخی تعمیر اشتباه نشده است.

پیوست تصویری و شناسنامه نمونه‌ها

تصاویر آموزشی مقاله از مجموعه تصاویر ارسالی الوند صنعت جاوید البرز انتخاب شده‌اند. نمونه‌های کامل و فابریک و نمونه‌های تعمیر موضعی مجاز با توضیح دامنه معرفی می‌شوند. عکس‌ها، گزارش آزمون یا اسناد اختلاف حقوقی هیچ مشتری دیگری نیستند. در یک پرونده واقعی، شناسه تجهیز، تاریخ ثبت، شرح مرحله، مدارک اجازه و نتیجه آزمون همان دستگاه باید همراه تصاویر نگهداری شوند.

برای گزارش فنی هر سفارش، فایل‌های اصلی تصاویر حفظ شوند و کنار آنها مقدار کار، قطعات، نتایج واقعی اندازه‌گیری و شرایط آزمون ثبت شود. به یک نمونه تصویری، تاریخ، نام مشتری، توان یا نتیجه آزمون بدون مدرک نسبت داده نشود. نمودارهای آنالیز آنلاین نیز باید از آزمون همان دستگاه استخراج و همراه شرایط ثبت تفسیر شوند.

منابع و ملاحظات استفاده

این متن راهنمای عمومی فنی و مدیریتی است. انتخاب روش آزمون و معیار پذیرش نیازمند اطلاعات همان تجهیز است. برای تصمیم حقوقی یا اقدام رسمی، مقررات جاری و وضعیت پرونده باید با وکیل بررسی شود. منابع زیر برای چارچوب فنی و مفهوم حفظ دلایل استفاده شده‌اند؛ این ارجاعات به معنی تأیید یا اعتباردهی این نهادها به خدمات الوند صنعت جاوید البرز نیست.

۱. SKF، مسیر بررسی اصالت محصولات، SKF Authenticate و بررسی مدارک؛ همچنین بروشور حفاظت از برند. https://evolution.skf.com/do-not-jeopardize-reliable-rotation-use-genuine-skf-products-webinar/ و https://vehicleaftermarket.skf.com/binaries/pub12/Images/0901d19680479f29-Brand-protection-brochure—16399-EN_tcm_12-284582.pdf

۲. SKF، Bearing Handbook for Electric Motors، راهنمای ابعاد و نصب. https://www.skf.com/binaries/pub198/Images/0901d19680056c36-140-430_Bearing_EM_Handbook_July_2019_tcm_198-179249.pdf

۳. EASA، ANSI/EASA AR100-2025، Recommended Practice for the Repair of Rotating Electrical Apparatus. https://test.easa.com/resources/resource-library/ansieasa-standard-ar100-2025-recommended-practice-for-the-repair-of-rotating-electrical-apparatus

۴. قانون آیین دادرسی دادگاه‌های عمومی و انقلاب در امور مدنی، مواد ۱۴۹ و ۱۵۰؛ متن ثبت‌شده در WIPO Lex، IR024. https://www.wipo.int/wipolex/en/legislation/details/14336

۵. Megger، Baker EXP4000، قابلیت آنالیز آنلاین و گزارش‌دهی. https://www.megger.com/en-us/products/baker-exp4000

۶. PdMA، Stator Analysis and Troubleshooting، ۲۵ مارس ۲۰۲۵؛ عوامل عدم‌تعادل و بررسی استاتور. https://pdma.com/2025/03/25/taking-the-mystery-out-of-electric-motors-stator-analysis-and-troubleshooting/

۷. Megger، The Missing Link in Motor Condition Monitoring، ۱۰ مه ۲۰۲۰؛ آزمون مقاومت و اهمیت دما. https://www.megger.com/en/et-online/may-2020/the-missing-link-in-motor-condition-monitoring

۸. Ghanbari و همکاران، تشخیص عیب سیم‌پیچ استاتور و تفکیک اثر تغذیه نامتعادل، IET Electric Power Applications. https://doi.org/10.1049/elp2.12394

۹. David L. McKinnon، PdMA، Online Fault Analysis of DC Motors؛ تحقیق درباره تغییرات شکل موج و طیف در عیب‌های DC. https://pdma.com/wp-content/uploads/2021/01/Online_Fault_Analysis_of_DC_Motors.pdf

۱۰. Megger Baker Instruments، EXP4000 User Guide، نسخه V9، نوامبر ۲۰۱۹، فصل DC4000 و بخش Connection. راهنما از بخش User guide صفحه رسمی دستگاه قابل دریافت است: https://www.megger.com/en-us/products/baker-exp4000

۱۱. PdMA، اهداف آموزش MCE MAX؛ آزمون‌های آرمیچر DC، بین تیغه‌ها و آنالیز جریان. https://pdma.com/training/intro-mcemax/

۱۲. Megger، Instantaneous Torque as a Predictive Maintenance Tool، ۴ دسامبر ۲۰۲۰؛ تحلیل سیگنال و دسترسی اندازه‌گیری در فشار متوسط. https://www.megger.com/en-gb/et-online/december-2020/17-instantaneous-torque-as-a-predictive-maintenanc

۱۳. الوند صنعت جاوید البرز، خرید الکتروموتور اصل؛ ۷ نشانه هشدار تقلب پیش از خرید. https://alvand-sanat.com/original-electric-motor-buying-guide/

۱۴. Siemens، دستورالعمل خانواده 1LE5 و 1PC4 با ارتفاع محور 132 تا 355، نسخه آوریل ۲۰۲۴، بخش 3.2 درباره اطلاعات پلاک. https://support.industry.siemens.com/cs/attachments/109763415/EN_1LE5_1PC4_132…355_op_Instr_0424.pdf

۱۵. ABB، Process performance cast iron motors، کاتالوگ آوریل ۲۰۱۰؛ نمونه تاریخی جدول کد محصول، مشخصات عملکرد و وزن. برای موتور دیگر، سند همان نسخه لازم است. https://library.e.abb.com/public/28e5206d6766e183c1257b130056f4f6/Catalog_process%20performance%20motors_EN_04_2010_lowres.pdf

۱۶. MENZEL، فهرست رسمی Motor catalogues, data sheets and pdfs؛ سری‌های استاندارد و طراحی سفارشی. https://www.menzel-motors.com/catalogue/

۱۷. Siemens، SINAMICS V70 FSD / SIMOTICS M-1PH1 Technical Specifications، آوریل ۲۰۱۶، صفحه چاپی ۲۶؛ مقاومت فاز در ۲۰ درجه و اندوکتانس مغناطیس‌کننده. https://cache.industry.siemens.com/dl/files/788/109737788/att_884144/v1/V70_Spindle_FSD_1PH1_7.5_kw_6000rpm_11kw_8000rpm_tech_spec_0416_en_US.pdf
